파트를 열고 두께 분석 (도구 도구모음)이나 도구, 두께 분석을 클릭합니다.
PropertyManager의, 해석 변수 아래에서:
대상 두께 값을 지정합니다.
얇은 부분 표시를 선택합니다.
색 설정 아래에서:
색상 영역을 지정합니다:
총천연색을 선택하여 파트를 두께 배율에 표시된 다양한 색으로 표시합니다.
- 또는 -
총천연색 확인란을 지우고 색 편집을 클릭하여 파트를 대상 두께 표시색과 최소 두께 표시색을 다른 색으로 표시합니다.
두께 배율 표시 옵션을 선택합니다:
연속. 그라데이션 범위를 사용합니다.
불연속. 분리된 색상이 사용됩니다. 값을 설정합니다.
(선택 사항) 실행/정확도 아래에서:
파트가 멀티 파트인 경우에는, 그래픽 영역에서 바디를 선택합니다. 두께 분석은 한 번에 바디 한 개에만 실행 할 수 있습니다. 바디 이름이 분석할 바디 아래에 표시됩니다.
선택한 요소에만 두께 분석을 실행하려면, 그래픽 영역에서 분석하려는 면을 선택합니다. 이 때, 선택한 면의 이름이 부분 분석 면 아래에 표시됩니다.
해상도 슬라이더를 이동하여 결과에 사용할 표시 색을 조절합니다. 높은 해상도를 사용할 수록 결과를 계산하는 시간이 오래 걸립니다.
계산을 클릭합니다.

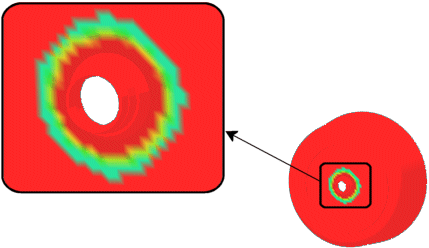

파트가 두께별로 다양한 색으로 표시됩니다.
포인터를 파트 위로 끌어가면 도구 정보가 두께를 표시해주는 것을 볼 수 있습니다.
두께 범위의 상한계를 지정하기 위해, 두께 상한계 값을 지정합니다.
필요한 경우, 코너 두께 0으로 처리를 선택하여 파트의 코너를 무시하도록 합니다. 모든 코너는 일정 두께로 간주됩니다.
총천연색 확인란을 지우고 색 편집을 클릭하여 파트를 대상 두께 표시색과 두께 상한계 표시색을 다른 색으로 표시합니다.
두께 분석 유틸리티를 사용하여 파트의 두께를 분석합니다.
파트 얇은 두께 부분 표시하기
파트에서 지정한 두께보다 크거나 작은 부분 표시하기
