수식 대화 상자에서 글로벌 변수 수정하기

  1. 설치_디렉터리\samples\whatsnew\Equations\sample1.sldprt를 엽니다.
  2. FeatureManager® 디자인 트리에서 수식 폴더를 오른쪽 클릭하고 수식 관리를 클릭합니다.

    Manage_EquationsV3

    수식 대화 상자가 열립니다.

  3. 수식 수식 보기 아이콘 보기를 선택합니다.
  4. 글로벌 변수에서 "overall length"에 대한 첫 번째 행을 클릭하고 값/수식 열의 항목을 100에서 200으로 변경합니다.
  5. Enter 키나 Tab 키를 눌러 설명 행의 다음 셀로 이동합니다.

    숫자가 평가 열에 업데이트되고 모델이 자동으로 재생성됩니다. 글로벌 변수 "overall length"를 사용하는 모든 치수가 두 배로 됩니다.

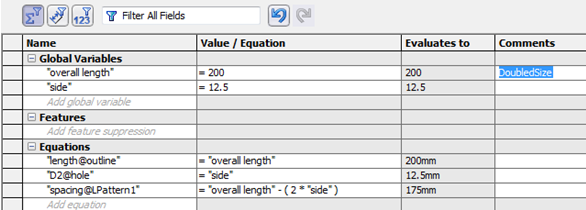

  6. Doubled Size와 같은 설명을 입력합니다.

    EquationsView_DoubleSized

  7. "overall length"가 원래 크기인 100mm로 복원될 때까지 실행 취소 tool_undo.gif 를 클릭합니다.

    자동 재생성을 선택한 경우 모델이 원래 치수로 변경됩니다. 글로벌 변수 "overall length"를 사용하는 모든 치수가 두 배로 됩니다. 설명 셀도 지워집니다.

  8. 모델을 새 치수로 복원하려면 다시 실행 tool_redo.gif을 클릭합니다.
  9. 컷-돌출1 피처를 기능 억제합니다.

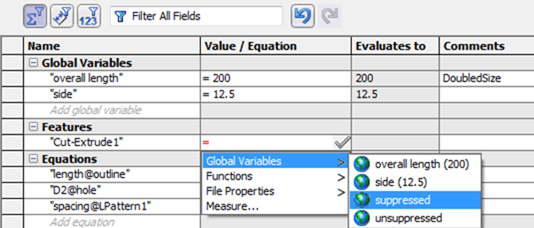

    1. 피처 섹션에서 빈 셀을 클릭합니다.
    2. FeatureManager ® 디자인 트리에서 컷-돌출1을 클릭합니다.

      피처 이름이 표시됩니다. SolidWorks 소프트웨어는 다음 셀을 =(같은 부호)으로 채우고 글로벌 변수, 함수, 파일 속성 및 측정에 대한 옵션을 포함하는 드롭다운 목록을 표시합니다.

    3. 글로벌 변수를 확장하고 기능 억제를 선택한 다음 PM_OK.gif를 클릭합니다.

      SuppressedFeature

      기능 억제가 평가 열에 추가됩니다.

      Visual Basic의 if 기능 구문을 사용하여 기능 억제를 정의할 수도 있습니다.

상위 주제: 수식 사용 예제
