Deformacja - Opcje typu krzywa-krzywa

Deformacja typu Krzywa-krzywa to precyzyjna metoda deformowania skomplikowanych kształtów, która polega na przejściu od krzywych początkowych do krzywych docelowych. Krzywe i docelowe krzywe mogą być krawędziami ścian, powierzchni oraz krzywymi przekroju lub krzywymi szkicu.

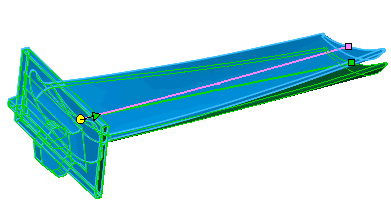

deformacji typu Krzywa-krzywa.

ukazujący deformację typu Krzywa-krzywa z wykorzystaniem wielu zestawów krzywych i krawędzi.

Jeżeli krzywe docelowe są krawędziami ściany lub powierzchni, to przejście deformacji może zostać dopasowane z ostrym przejściem (ciągłość pozycji) albo z gładkim przejściem (ciągłość styczności).

Poniżej opisano opcje menedżera właściwości PropertyManager sterujące operacjami deformacji typu Krzywa-krzywa. Więcej przykładów deformacji typu krzywa-krzywa zawiera temat Deformacja - przykłady typu krzywa-krzywa.

Krzywe deformacji

  • Krzywe początkowe . Ustawia krzywe początkowe operacji deformacji. Należy wybrać jedną lub więcej połączonych krzywych jako zestaw. Mogą to być pojedyncze krzywe lub zestawy sąsiadujących krawędzi lub krzywych. bsp;

  • Krzywe docelowe . Ustawia krzywe docelowe operacji deformacji. Należy wybrać jedną lub więcej połączonych krzywych jako zestaw. Mogą to być pojedyncze krzywe lub zestawy sąsiadujących krawędzi lub krzywych.

  • Zestaw[ n ]. Pozwala dodawać , usuwać oraz przełączać cyklicznie pomiędzy zestawami do modyfikacji. Krzywe mogą być częścią modelu (krawędziami lub krzywymi przekroju) lub odrębnymi szkicami.

  • Pokaż podgląd. Wyświetla podgląd wyników z wykorzystaniem widoku szkieletowego (opcja nie zaznaczona) lub cieniowanego (opcja wybrana). Aby poprawić wydajność w przypadku dużych i skomplikowanych modeli, nie należy wybierać tej opcji aż do chwili dokonania wszystkich wyborów.

Obszar deformacji

Możemy użyć opcji Nieruchome krzywe/krawędzie/ściany , Obiekty do deformacji i Dodatkowe ściany do deformacji w jakiejkolwiek kombinacji w zależności od geometrii modelu i żądanych rezultatów. Jeżeli wybrane opcje są sprzeczne, ostatni wybrany element zastępuje wszelkie poprzednie sprzeczne wybrane elementy. Na przykład: jeżeli najpierw określimy ścianę do deformacji a następnie określimy tą samą ścianę jako nieruchomą, ściana będzie nieruchoma.

  • Nieruchome krawędzie. Zapobiega przemieszczaniu wybranych krzywych, krawędzi lub ścian. Należy wybrać nieruchome krawędzie i dodatkowe ściany do deformacji w obszarze graficznym. Jeżeli opcja Nieruchome krawędzie nie jest zaznaczona, można wybierać tylko obiekty.

  • Jednorodne. Usiłuje zachować cechy charakterystyczne pierwotnego kształtu podczas operacji deformacji. Opcja Jednorodne może wspomagać rozwiązanie pewnych operacji deformacji typu krzywa-krzywa, które generują kształty o ostrych cechach charakterystycznych.

    deformacji z wybraną oraz z nie zaznaczoną opcją Jednorodne.

  • Nieruchome krzywe/krawędzie/ściany . Zapobiega deformacji i przemieszczaniu wybranych krzywych, krawędzi i ścian.

opcji Nieruchome krzywe/krawędzie/ściany.

  • Jeżeli Krzywe początkowe znajdują się w obrębie zamkniętego konturu, deformacja jest ograniczona tym konturem.

  • Jeżeli Krzywe początkowe leżą poza zamkniętym konturem, żaden punkt w obrębie konturu nie jest deformowany.

  • Dodatkowe ściany do deformacji . Pozwala dodawać specyficzne ściany do deformacji. Jeżeli nie są wybrane żadne ściany, to operacja dotyczy całego obiektu.

    opcji Dodatkowe ściany do deformacji

    Jeżeli
    krzywe początkowe są krzywymi szkicu (nie są krawędziami ścian ani powierzchni), konieczne jest wybranie opcji Obiekty do deformacji lub Dodatkowe ściany do deformacji .

  • Jeżeli wybrana zostanie nieruchoma krawędź lub obiekt , to zdeformowany zostanie cały obiekt.

Jeżeli nie wybrano żadnych ścian jako Dodatkowe ściany do deformacji , zdeformowany zostanie cały obiekt.

  • Jeżeli wybrana zostanie ściana jako Dodatkowe ściany do deformacji bez unieruchamiania krawędzi, to deformacja będzie ograniczona do wybranej ściany.

Jeżeli wybrano jedną ścianę jako Dodatkowe ściany do deformacji , zdeformowana zostanie tylko ta ściana.

  • Promień deformacji (dostępne tylko gdy opcja Nieruchome krawędzie nie jest zaznaczona, a opcja Jednorodne jest wybrana). Tworzy deformację podobną do zginania, używając wartości Promień deformacji w celu określenia obszaru, którego dotyczy deformacja. Obszar podlegający deformacji jest obliczany poprzez przesunięcie bazy o kształcie promieniowym wzdłuż krzywych początkowych, z wykorzystaniem wartości Promień deformacji .

wpływu Promienia deformacji na kształt w deformacji typu krzywa-krzywa.

  • Obiekty do deformacji . Deformuje obiekty. Opcji tej należy używać gdy Krzywe początkowe nie stanowią części ściany bryły lub powierzchni (krzywe szkicu) lub jeżeli chcemy zdeformować wiele obiektów.

    opcji Obiekty do deformacji

Jeżeli mamy część wieloobiektową, możemy dodać Obiekty do deformacji po określeniu początkowego obiektu. Deformowane są tylko wybrane obiekty.

Opcje kształtu

  • Sztywność. Steruje sztywnością kształtu deformacji w procesie deformacji.

Można połączyć każdy poziom sztywności z opcjami w części Obszar deformacji . Efekty sztywności są zwykle bardziej zauważalne, gdy użyta zostanie opcja Nieruchome krzywe/krawędzie/ściany .

bsp; poziomów Sztywności kształtu

Występują trzy poziomy sztywności:

  • Sztywność - minimalna . Najmniejsza wielkość sztywności.

  • Sztywność - średnia . Średnia wielkość sztywności.

  • Sztywność - maksymalna . Najwyższa wielkość sztywności.

  • Dokładność kształtu . Steruje jakością powierzchni. Domyślna jakość może być niedostateczna w obszarach o wysokich zakrzywieniach. Kiedy zwiększymy dokładność przez przeniesienie suwaka w prawo, możemy zwiększyć powodzenie operacji deformacji. Suwak należy przemieszczać tylko zgodnie z potrzebami, ponieważ zwiększenie dokładności powierzchni zmniejsza wydajność systemu.

dokładności kształtu

  • Waga (dostępne gdy wybrano Nieruchome krawędzie i nie zaznaczono Jednorodne). Steruje stopniem wpływu pomiędzy dwoma opcjami:

    • Nieruchome krawędzie. Nadaje większą wagę deformacji elementom określonym w części Nieruchome krzywe/krawędzie/ściany .

    • Krzywe poruszające. Nadaje większą wagę deformacji krawędziom i krzywym określonym w części Krzywe deformacji jako Krzywe początkowe oraz Krzywe docelowe .

wartości wagi.

  • Zachowaj granicę. Zapewnia, że granice wybrane jako Nieruchome krzywe/krawędzie/ściany są nieruchome. Aby zmienić obszar deformacji, wybrać tylko dodatkowe ściany lub zezwolić na przemieszczanie granic, należy usunąć zaznaczenie opcji Zachowaj granicę.

opcji Zachowaj granicę

  • Tylko dodatkowe ściany (dostępne gdy opcja Zachowaj granicę nie jest zaznaczona). Sprawia, że deformacja dotyczy tylko ścian, które zostały wybrane jako Dodatkowe ściany do deformacji . Pozostałe ściany są zasadniczo wyciągane, aby połączyć się z dodatkowymi ścianami.

opcji Tylko dodatkowe ściany

  • Dopasuj. Pozwala dopasować ściany lub powierzchnie deformacji do docelowych krawędzi ścian lub powierzchni z wykorzystaniem poniższych warunków.

    • Brak. Nie jest stosowany żaden warunek dopasowania.

    • Styczna powierzchni. Dopasowanie docelowych krawędzi ścian i powierzchni z zachowaniem gładkiego przejścia.

    • Odwróć styczną. Zmienia kierunek przejścia ściany lub powierzchni od krawędzi lub krzywych docelowych.

opcji Dopasuj.

  • Kierunek krzywej. Dopasowuje Krzywe docelowe poprzez zmapowanie Krzywych początkowych do Krzywych docelowych z wykorzystaniem normalnych Krzywych docelowych w celu ukształtowania deformacji.

opcji Kierunek krzywej
