Wspólny szkic

Możemy użyć tego samego szkicu, aby utworzyć różne operacje.

Aby utworzyć różne operacje przy użyciu tego samego szkicu, należy:

  1. Utworzyć szkic.

  2. Utworzyć operację ze szkicu.

  3. W drzewie operacji FeatureManager wybrać ten sam szkic, który został użyty do utworzenia pierwszej operacji.

  4. Utworzyć drugą operację ze szkicu.

Możemy dodać kolejne szkice wymagane dla utworzenia operacji. Na przykład: jeżeli jedna operacja jest wyciagnięciem a inna obrotem, możemy użyć tego samego szkicu dla obydwu operacji ale dodać linię środkową dla utworzenia obrotu.

W drzewie operacji FeatureManager, szkic wspólny dla wielu operacji jest identyfikowany przez symbol .

Szkic użyty do obrotu powierzchni

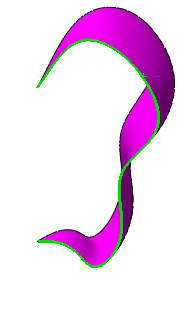

Szkic wspólny dla wyciągnięcia powierzchni

Szkic użyty do operacji wyciągnięcia po profilach z cienkimi ściankami

Szkic wspólny dla operacji wyciągnięcia dodania cienkiej ścianki
