AssemblyXpert Złożeń - Komponenty oddalone od początku układu współrzędnych

Jeżeli jeden lub więcej komponentów leży bardzo daleko od początku układu współrzędnych złożenia, złożenie wydaje się znikać w chwili kliknięcia narzędzia Wpasuj w ekran . Złożenie jest bardzo pomniejszone, aby uwzględnić zarówno komponenty w pobliżu początku układu współrzędnych, jak i te od niego bardzo oddalone.

Należy kliknąć Analizuj i napraw w AssemblyXpert Złożeń, aby przenieść odległe komponenty bliżej początku układu współrzędnych tak, by przy wpasowaniu złożenia w ekran było ono widoczne. Można wtedy zdecydować, czy naprawdę należą one do złożenia, czy też należy je usunąć.

Na przykład: oto model wpasowany w ekran przed i po kliknięciu Analizuj i napraw .

Przed

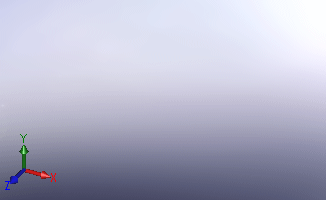

Ponieważ komponenty są od siebie bardzo oddalone, przy wpasowaniu w ekran nic nie jest na nim widoczne.



Po

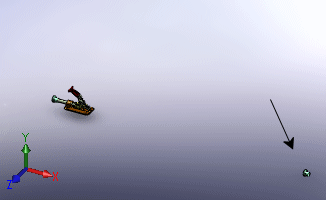

SolidWorks przenosi oddalony komponent bliżej początku układu współrzędnych, jednakże umieszcza go jako nadal odrębny.
