Analiza odchylenia
Analiza odchylenia jest narzędziem diagnostycznym kalkulującym kąt pomiędzy ścianami. Można wybrać pojedynczą krawędź lub serię krawędzi. Mogą to być krawędzie pomiędzy ścianami na powierzchni lub dowolne krawędzie w obiekcie bryłowym.
Analiza jest oparta na liczbie punktów próbkowania wybranych wzdłuż krawędzi. Można kontrolować operacje, które się nie powiodły, lub mogą potencjalnie się nie powieść, w którejkolwiek z następujących sytuacji:
-
Formy. Możemy zbadać problemy w formach wzdłuż linii podziałowej formy, w połączeniu z użyciem narzędzia Analiza pochylenia.
-
Zaokrąglenia. Możemy identyfikować potencjalne problemy wzdłuż stycznych ścian, gdzie operacje zaokrąglenia mogą się nie powodzić.
-
Wymagania styczności. Można sprawdzać wzdłuż krawędzi wyciągnięć po profilach, wyciągnięć po ścieżce, lub wypełnień powierzchni aby potwierdzić, że wymagania styczności są spełnione.
-
Maksymalne odchylenie. Można identyfikować problematyczne obszary wzdłuż krawędzi wyciągnięć po profilach, wyciągnięć po ścieżce, lub wypełnień powierzchni gdzie istnieje maksymalne odchylenie.
Po skorzystaniu z narzędzia Analiza odchylenia, możemy modyfikować wyniki przez kontrolowanie odpowiednich elementów w obrębie modelu. Na przykład kiedy badamy krawędź wzdłuż wypełnienia powierzchni, wyniki analizy odchylenia są różne w zależności od następujących zmiennych:
-
Kontrola krzywizny. Należy wybrać Kontaktowa lub Styczna. Z reguły Styczna daje mniejsze odchylenie pomiędzy przylegającymi ścianami.
-
Optymalizuj powierzchnię. Można użyć standardową łatę lub z dwiema, trzema lub czterema krawędziami bocznymi i zastosować opcję Optymalizuj powierzchnię, aby użyć bardziej wydajną uproszczoną łatę.
Aby użyć analizę odchylenia, należy:
-
Otworzyć model z krawędziami, które chcemy zbadać.
Uwaga: Przykładowy model po prawej używa wypełnienia powierzchni.
-
Kliknąć Analiza odchylenia  na pasku narzędzi Narzędzia, lub Narzędzia, Analiza odchylenia.
Pojawi się menedżer właściwości PropertyManager Analiza odchylenia.
|
|
-
Pod Parametry analizy  , wybrać w obszarze graficznym krawędzie, które chcemy zbadać.
-
Użyć suwak aby wybrać Liczbę punktów próbkowania  do włączenia do analizy.
UWAGA: Liczba punktów jest oparta na rozmiarze obszaru okna. Jeśli wybierzemy więcej niż jedną krawędź, punkty próbkowania zostaną rozprowadzone wzdłuż wybranych krawędzi proporcjonalnie do długości krawędzi.
-
Kliknąć Obliczaj.

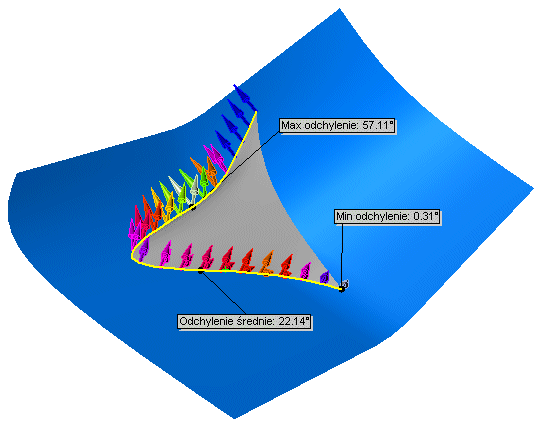

Kolorowe strzałki wyświetlają poziom odchylenia. Wyniki pojawiają się dla następujących kryteriów:
-
Maksymalne odchylenie - maksymalne odchylenie wzdłuż wybranej krawędzi.
-
Minimalne odchylenie - minimalne odchylenie wzdłuż wybranej krawędzi.
-
Średnie odchylenie - średnia z wartości minimalnej i maksymalnej wzdłuż wybranej krawędzi.
 Możliwa jest zmiana kolorów wyświetlania Maksymalnego odchylenia oraz Minimalnego odchylenia. Aby zmienić kolory, należy kliknąć Edytuj kolor, aby wyświetlić palety Kolor, wybrać kolor dla każdego z typów odchylenia i kliknąć Obliczaj, aby zastosować nowe kolory.
|
|
|
