Menedżery właściwości PropertyManager Arkusz blachy
Menedżery właściwości PropertyManager Arkusz blachy pomagają w tworzeniu i modyfikowaniu części arkusza blachy.
|
|
Arkusz blachy zawiera definicję części arkusza blachy. Operacja ta przechowuje informacje o domyślnych parametrach zgięcia (jak grubość, promień zgięcia, naddatek materiału, proporcja automatycznego podcięcia oraz element nieruchomy) dla całej części.
|
|
|
Rozłożone zgięcia reprezentuje rozłożoną część. Operacja ta zawiera informacje związane z przekształcaniem ostrych i zaokrąglonych narożników w zgięcia.
Każde zgięcie wygenerowane z modelu jest wyszczególnione jako odrębna operacja w części Rozłożone zgięcia. Zgięcia wygenerowane z zaokrąglonych narożników, ścian cylindrycznych oraz ścian stożkowych są wyszczególnione jako Zaokrąglone zgięcia. Zgięcia wygenerowane z ostrych narożników są wyszczególnione jako Ostre zgięcia.
Szkic linii zgięć wyszczególniony w części Rozłożone zgięcia jest szkicem, który zawiera linie zgięcia wszystkich ostrych i zaokrąglonych zgięć wygenerowanych przez system. Szkicu tego nie można edytować, lecz można go ukryć lub wyświetlić.
Patrz: Rozkładanie zgięć arkusza blachy.
|
|
|
Przetworzone zgięcia reprezentuje transformację rozłożonej części na dokończoną, uformowaną część.
Zgięcia tworzone z linii zgięć określone w części rozłożonej są wyszczególnione poniżej tej operacji. Płaski szkic, wyszczególniony w części Przetworzone zgięcia, jest symbolem zastępczym dla tych linii zgięcia. Szkic ten można edytować, ukryć lub wyświetlić.
Operacje wyszczególnione po ikonie Przetworzone zgięcia w drzewie operacji FeatureManager nie pojawiają się w widoku zgiętej części.
|

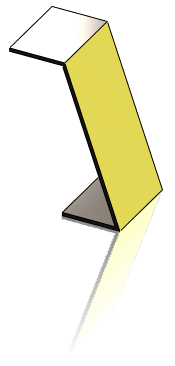

Menedżer właściwości PropertyManager Zgięcia pozwala na konwertowanie części skorupy na część arkusza blachy. Wymagania obejmują:
-
Obiekt bryłowy
-
Jednorodna grubość
-
Cienkie ścianki
|
|
Można także utworzyć część bezpośrednio z arkusza blachy, używając polecenia Odgięcie bazowe lub opcji Konwertuj na arkusz blachy.
Aby użyć menedżera właściwości PropertyManager Zgięcia, aby konwertować część na arkusz blachy, należy:
-
Kliknąć Wstaw zgięcia
(pasek narzędzi Arkusz blachy) lub kliknąć Wstaw, Arkusz blachy, Zgięcia.
-
W części Parametry zgięcia wykonać następujące czynności:

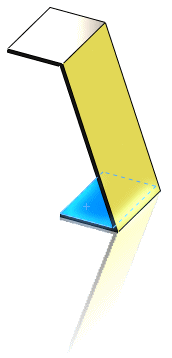

Jeżeli część nie zawiera ściany planarnej, można wybrać
krawędź liniową
.
-
Ustawić Promień zgięcia
.
-
Wybrać Ignoruj skośne ściany, aby wykluczyć sfazowania z konwersji na zgięcia arkusza blachy.
-
W części Naddatek materiału, wybrać jedną z poniższych opcji: , , Naddatek materiału, lub Obliczanie zgięcia.
-
Jeżeli wybrano Współczynnik K, Naddatek materiału lub Ubytek materiału, należy wpisać wartość.
-
Jeżeli podcięcia mają być dodawane automatycznie, należy zaznaczyć pole wyboru
, a następnie wybrać typ podcięcia. W przypadku wybrania opcji Prostokąt lub Zaokrąglony prostokąt należy określić proporcję podcięcia.
-
Jeżeli zachodzi taka potrzeba, należy wybrać krawędź do rozcięcia w części Parametry rozcięcia
i wykonać następujące czynności:
-
Kliknąć Zmień kierunek, aby odwrócić kierunek rozcięcia.
-
W polu Przerwa rozcięcia
, ustawić wartość jeżeli chcemy ustawić odległość przerwy.
-
Kliknąć OK
.
