Menedżer właściwości PropertyManager Właściwości płaszczyzny

Po dodaniu płaszczyzny w szkicu trójwymiarowym (3D), możemy dodać lub zmodyfikować informacje o tej płaszczyźnie.

Aby wyświetlić właściwości płaszczyzny, należy:

Wybrać płaszczyznę trójwymiarową (3D), aby wyświetlić menedżer właściwości PropertyManager Właściwości płaszczyzny.

Do szkicu trójwymiarowego (3D) zostanie dodana Płaszczyzna1.

Płaszczyzna1 zostanie uaktywniona.

Istniejące relacje

Wyszczególnia relacje dla danej płaszczyzny.

Aby wyświetlić relacje, należy:

Wybrać wpisy w części Istniejące relacje , aby podświetlić je w obszarze graficznym.

Dodaj relacje

Wyszczególnia relacje, które można dodać.

Parametry

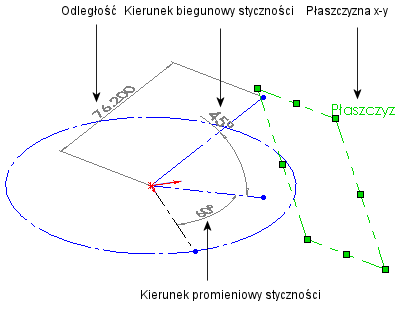

Lokalizuje płaszczyznę w przestrzeni trójwymiarowej w oparciu o kąty i współrzędne.

Odległość. Wyświetla odległość płaszczyzny od początku układu współrzędnych szkicu wzdłuż kierunku X, Y lub Z.

Kierunek promieniowy styczności. Steruje kątem pomiędzy rzutem normalnej na płaszczyznę x-y, a kierunkiem X.

Kierunek biegunowy styczności. Steruje kątem pomiędzy normalną, a jej rzutem normalnej na płaszczyznę x-y.
