Menedżer właściwości PropertyManager Odgięcie krawędzi

Można dodawać Odgięcia krawędzi do jednej lub więcej krawędzi.


Aby wyświetlić tego menedżera właściwości PropertyManager, w części arkusza blachy kliknąć Odgięcie krawędzi Tool_Edge_Flange_Sheet_Metal.gif (Pasek narzędzi Arkusz blachy).

Parametry odgięcia

PM_sheetmtl_Edge_Flange_Edge.gif Krawędź Należy wybrać krawędzie w obszarze graficznym.
Aby scalić obiekty w wieloobiektowej części arkusza blachy, należy wybrać tylko jedną krawędź.
  Profil odgięcia krawędzi Edytować szkic profilu.
  Użyj domyślnego promienia Wybrać lub usunąć zaznaczenie.
  Użyj tabeli grubości (Dostępne tylko, jeżeli dla części wybrana została tabela grubości arkusza blachy) Wybrać lub usunąć zaznaczenie.
PM_SM_bend_radius.gif Promień zgięcia Ustawić wartość kiedy usunięte jest zaznaczenie opcji Użyj domyślnego promienia i Użyj tabeli grubości.
PM_Gap_Distance.gif Odległość przerwy Należy ustawić wartość.

Kąt

PM_angle.gif Kąt kołnierza Należy ustawić wartość. Kąt jest zablokowany, jeżeli wybierzemy Do krawędzi i scalaj dla Długości odgięcia, aby scalić dwa obiekty w części wieloobiektowej. Należy kliknąć PM_locked.gif, aby odblokować kąt i zmienić jego wartość.
select_face_planar.png Wybierz ścianę Należy wybrać ścianę, aby ustawić relację równoległą lub prostopadłą dla Kąt odgięcia.
  Prostopadle do ściany Ustawia krawędź odgięcia prostopadle do ściany w Wybierz ścianę.
  Równolegle do ściany Ustawia krawędź odgięcia równolegle do ściany w Wybierz ścianę.

Długość odgięcia

  Długość statusu końca Wybrać jedną z poniższych możliwości:
Na odległość
Tworzy odgięcie krawędzi w oparciu o określoną Długość i Kierunek.
  • Długość PM_distance_nonum.gif
  • Odwróć kierunek PM_reverse_direction.gif. Zmienia kierunek odgięcia krawędzi.

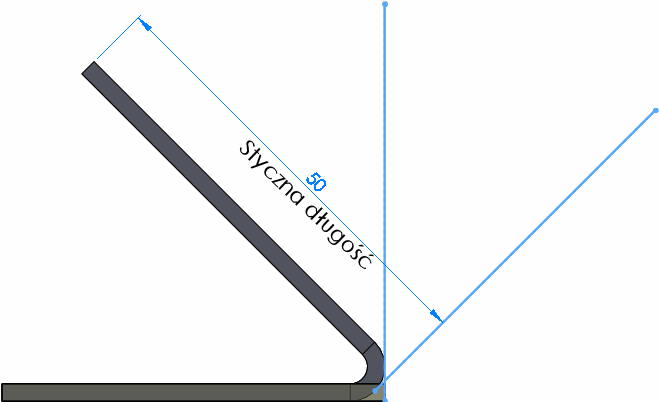

  • Zewnętrzny wirtualny punkt przecięcia PM_shm_Outer_Virtual_Sharp.gif, Wewnętrzny wirtualny punkt przecięcia PM_shm_Inner_Virtual_Sharp.gif, Styczne zgięcie PM_Tangent_Bend.gif. Określa początek układu współrzędnych dla pomiaru. Wirtualny punkt przecięcia tworzy punkt szkicu w wirtualnym punkcie przecięcia dwóch elementów szkicu. Opcja Styczne zgięcie jest prawidłowa dla zgięć przekraczających 90º i pozwala na zastosowanie długości stycznej odgięcia jako podstawy do obliczenia długości. Długość styczną można wpisać bez korzystania z dodatkowych obliczeń.
Do wierzchołka
Tworzy odgięcie krawędzi do wierzchołka wybranego w obszarze graficznym. Odgięcie krawędziowe można utworzyć prostopadle do płaszczyzny odgięcia lub równolegle do bazy odgięcia.
  • Normalnie do płaszczyzny odgięcia
    Wybrany wierzchołek jest wspólny z końcową ścianą odgięcia krawędziowego.
    Równolegle do bazy odgięcia
    Wybrany wierzchołek przechodzi przez płaszczyznę, która jest równoległa do ściany odgięcia bazowego.
    edge flange normal to flange plane.gif edge_flange_parallel_to_base_flange.gif
    Normalnie do płaszczyzny odgięcia. Czerwony wierzchołek jest wspólny z końcową ścianą odgięcia krawędziowego. (Dla przejrzystości rysunku zamieszczono linię szkicu.) Równolegle do bazy odgięcia. Czerwony wierzchołek przechodzi przez płaszczyznę, która jest równoległa do ściany odgięcia bazowego. (Dla przejrzystości rysunku zamieszczono linię szkicu.)
Do krawędzi i scalaj
W części wieloobiektowej scala wybraną krawędź z równoległą krawędzią w innym obiekcie. Należy wybrać krawędź odniesienia na drugim obiekcie.
  • Zewnętrzny wirtualny punkt przecięcia PM_shm_Outer_Virtual_Sharp.gif, Wewnętrzny wirtualny punkt przecięcia PM_shm_Inner_Virtual_Sharp.gif
    Określa początek układu współrzędnych dla pomiaru.
  • Wybrać krawędź odniesienia PM_sheetmtl_Edge_Flange_Edge.gif

Pozycja odgięcia

  Pozycja zgięcia Wybrać jedną z poniższych możliwości:
Materiał wewnątrz PM_shm_Material_Inside.gif
Materiał na zewnątrz PM_shm_Material_Outside.gif
Zgięcie na zewnątrz PM_shm_Bend_Outside.gif
Zgięcie od wirtualnego punktu przecięcia pm_shm_BVS.gif

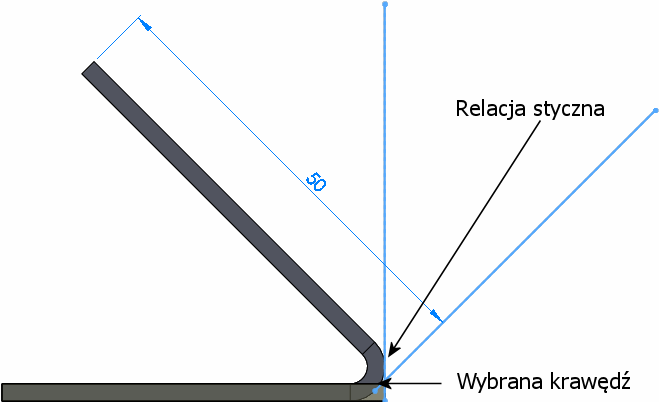

Styczne do zgięcia PM_Tangent_to_Bend.gif
Opcja prawidłowa dla wszystkich opcji długości odgięcia i zgięć, które przekraczają 90º. Pozycja odgięcia będzie zawsze styczna do bocznej ściany przyłączonej do wybranej krawędzi, a w odgięciu zawsze będzie utrzymywana dokładna długość.

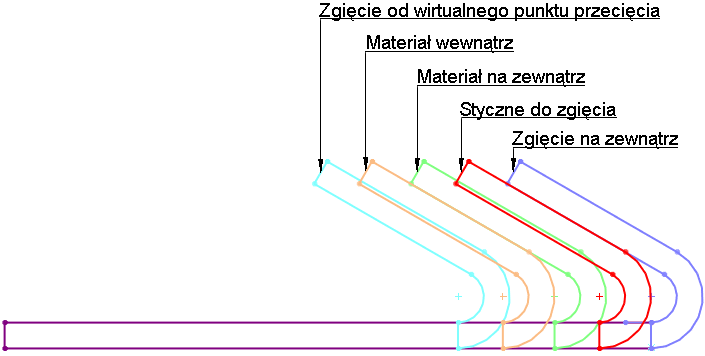

Edge Flange Positions.gif

  Przytnij boczne zgięcia Należy wybrać, aby usunąć dodatkowy materiał.
  Odsunięcie Należy wybrać, aby odsunąć odgięcie od obiektu arkusza blachy.
  Odsunięcie statusu końca Wybrać element dla Odsunięcie statusu końca.
PM_reverse_direction.gif Odwróć kierunek Zmienić kierunek odsunięcia.
PM_distance_nonum.gif Odległość odsunięcia Należy ustawić wartość.

Dostosowany naddatek materiału

Należy wybrać, aby ustawić Typ naddatku materiału i wartość dla naddatku materiału.

Dostosowany typ podcięcia

Należy wybrać Dostosowany typ podcięcia, a następnie wybrać typ podcięcia.

Jeżeli Typem podcięcia jest:
  • Prostokąt lub Zaokrąglony prostokąt i wybierzemy Użyj proporcji podcięcia, należy ustawić wartość dla Proporcji.
  • Prostokąt lub Zaokrąglony prostokąt i usunąć zaznaczenie Użyj proporcji podcięcia, należy ustawić wartości dla Szerokość podcięcia PM_Relief_Width.gif oraz Głębokość podcięcia PM_Relief_Depth.gif.
  • Rozerwanie wybrać Rozcięcie PM_CustomRelief_Tear_Rip.gif lub Wydłuż PM_CustomRelief_Tear_Extend.gif.
