Konstrukcje spawane - Zmiana wykończenia narożnika

W obrębie członu konstrukcyjnego można zastąpić wykończenie narożnika w obrębie grupy lub pomiędzy sąsiadującymi grupami. Można również scalić obiekt łuku z sąsiadującym obiektem i określić odstępy rowka oraz kolejność przycinania.

Aby zmienić wykończenie narożnika, należy:

1. Kliknąć prawym przyciskiem myszy człon konstrukcyjny w drzewie operacji FeatureManager i wybrać Edytuj operację.

2. Kliknąć narożnik, który chcemy zmodyfikować.

3. W oknie dialogowym Wykończenie narożnika pracować z podświetloną Grupą 1. jeżeli dodatkowe grupy spotykają się w tym narożniku, należy kliknąć strzałki, aby przejść do innych grup.

4. Tylko w przypadku łuków należy wybrać Scalaj obiekty segmentów łuku, aby scalić łuk z sąsiadującym obiektem (tj. utworzyć jeden obiekt). Wyczyścić, aby utworzyć oddzielne obiekty.

5. Wybrać wykończenie narożnika : Zakończenie skośne , Zakończenie doczołowe1 lub Zakończenie doczołowe2 .

6. Wybrać Scalaj przecięte skośne obiekty w celu połączenia obiektów członu konstrukcji spawanej tak, aby długość obiektu członu konstrukcji spawanej na liście elementów ciętych konstrukcji spawanej była równa sumie maksymalnych długości nieprzeciętych obiektów z członów konstrukcji spawanej (opcja dostępna tylko po wybraniu Zastosuj wykończenie narożnika i kliknięciu Zakończenie skośne ).

7. Wybrać Ustaw odstępy rowka specyficzne dla narożników, aby zastąpić odstęp rowka dla grupy.

8. Określić nową przerwę rowka w Przerwa pomiędzy połączonymi segmentami w tej samej grupie .

9. Ustawić Kolejność przycinania.

Grupa z mniejszym numerem kolejności przycinania przycina grupę z większym numerem. Jeżeli dwie grupy mają taki sam numer kolejności przycinania, przycinają się wzajemnie, przycinają grupy z większym numerem kolejności przycinania i są przycinane przez grupy z mniejszym numerem.

9. Kliknąć .

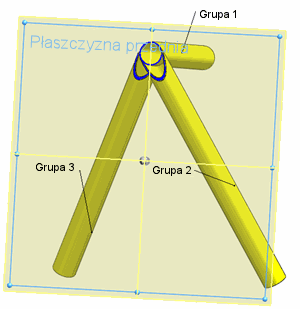

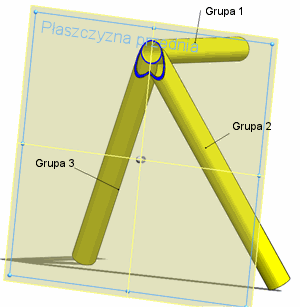

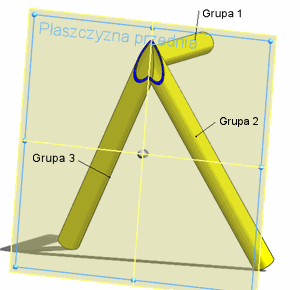

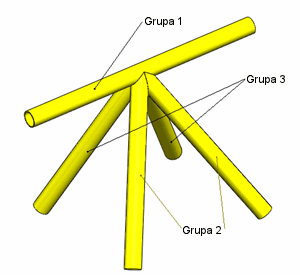

Przykład
