Szybki start: Budowanie złożenia

Można zbudować złożenie SolidWorks dla płytki drukowanej i jej komponentów.

Aby zbudować złożenie telefonu komórkowego, należy:

  1. Kliknąć Buduj model .

    CircuitWorks wyświetli ostrzeżenie o siedmiu komponentach z zerową wysokością. Byłoby ich osiem, gdyby nie zdefiniowana wcześniej wysokość dla komponentu 0402C_AVX.

  2. W oknie dialogowym kliknąć Buduj.
  3. Gdy pojawi się monit o zastąpienie istniejącej płytki lub modeli komponentów, należy kliknąć Tak.

    Budowanie jest zakończone kiedy okno Postęp wyświetla Proces zakończony.

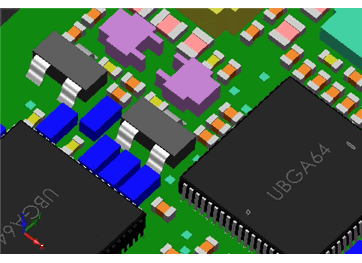

SolidWorks wyświetli model złożenia. Ekran może różnić się, zależnie od ustawień SolidWorks

.

Należy zauważyć, że niektóre komponenty są szczegółowymi modelami, znajdującymi się już w bibliotece komponentów podczas instalacji CircuitWorks, a niektóre są prostymi blokami zbudowanymi przez CircuitWorks przy użyciu informacji w pliku IDF. Jeśli zachodzi taka potrzeba, można zastąpić proste modele CircuitWorks w bibliotece bardziej szczegółowymi modelami utworzonymi w SolidWorks.
