Modele pełzania

Pełzanie jest zależnym od czasu odkształceniem w stanie stałego naprężenia. Pełzanie obserwuje się w większości materiałów konstrukcyjnych, szczególnie metali w podwyższonych temperaturach, wysoko spolimeryzowanych tworzywach sztucznych, betonie i paliwie stałym w silnikach rakietowych. Ponieważ efekty pełzania wymagają długiego czasu, są one zwykle zaniedbywane w analizie dynamicznej.

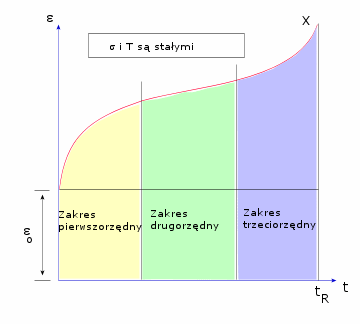

Krzywa pełzania przedstawia graf zależności odkształcenia od czasu. Na krzywej pełzania można wyróżnić trzy zakresy pracy: pierwszorzędny, drugorzędny i trzeciorzędny (patrz poniższy rysunek). Zwykle interesuje nas pierwszorzędny i drugorzędny zakres pracy.

Stosowane są dwa prawa pełzania oparte na podejściu „równania stanu”. Każde prawo definiuje wyrażenie dla jednoosiowego odkształcenia pełzania w funkcji jednoosiowego naprężenia i czasu.

Klasyczne prawo mocy pełzania (prawo Bailey'a-Nortona)

gdzie:

T = Temperatura (Kelwin) (= temperatura wejściowa + temperatura odniesienia + temperatura odsunięcia)

C T = Stała materiałowa definiująca zależność pełzania od temperatury

C0 jest stałą pełzania 1, wprowadzoną przez użytkownika na karcie Właściwości w oknie dialogowym Materiał.

Jednostki stałej pełzania 1 muszą pochodzić z układu jednostek SI. Współczynnik konwersji jest równy 1/ (naprężenie^ (C1) * czas^(C2)). Jednostki naprężenia to N/m2, a jednostki czasu to sekundy.

W oknie dialogowym właściwości materiału C1 jest stałą pełzania 2, a C2 jest stałą pełzania 3.

Klasyczne prawo mocy dla pełzania reprezentuje pierwszorzędny i drugorzędny zakres roboczy w jednym wzorze. Trzeciorzędny zakres roboczy pełzania nie jest rozważany. „t” jest bieżącym czasem rzeczywistym (nie pseudo), a sigma jest całkowitym naprężeniem jednoosiowym w chwili t.

Aby rozciągnąć te prawa na zachowanie wieloosiowe pełzania, przyjęto następujące założenia:

  • Prawo pełzania jednoosiowego pozostaje prawidłowe jeżeli odkształcenie pełzania jednoosiowego i naprężenie jednoosiowe zostaną zastąpione ich wartościami skutecznymi.

  • Materiał jest izotropowy

  • Odkształcenia pełzania są nieściśliwe

W numerycznej analizie pełzania, gdzie może być stosowane obciążenie cykliczne, w oparciu o regułę umocnienia zgniotowego, bieżące współczynniki odkształcenia pełzania są wyrażone jak funkcje bieżącego naprężenia i całkowitego odkształcenia pełzania:

gdzie:
