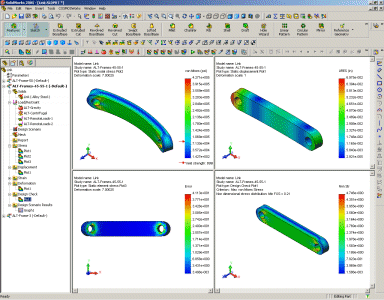

Wyświetlanie wyników w okienkach

Można wyświetlać wiele wyników jednocześnie w podzielonych oknach. Można również wykreślać i porównywać wyniki pomiędzy różnymi badaniami projektu. Narzędzie Porównaj wyniki stanowi inną metodę porównywania wykresów z jednego lub kilku badań.

Aby wyświetlić wiele wyników w podzielonych oknach, należy:

  1. Po uruchomieniu badania podzielić obszar graficzny na 4 okienka.

  1. Kliknąć wewnątrz dowolnego okienka, a następnie zdefiniować żądane badanie.

Wykres zostanie wyświetlony w aktywnym okienku.

  1. Kliknąć wewnątrz innego okienka, aby je uaktywnić, a następnie zdefiniować inny wykres w tym samym badaniu.

  2. Wykres zostanie wyświetlony w aktywnym okienku.

  3. Aby edytować definicję wykresu, należy kliknąć wewnątrz okienka, w którym dany wykres jest wyświetlany, a następnie poddać edycji definicję wykresu.

Aby wyświetlić jednocześnie wyniki z różnych badań, należy:

  1. Po zakończonym powodzeniem uruchomieniu żądanych badań, podzielić obszar graficzny.

  2. Kliknąć wewnątrz dowolnego okienka, aby go uaktywnić.

  3. Zdefiniować wykres wyników z badania.

Wykres zostanie wyświetlony w aktywnym okienku.

  1. Uaktywnić inne okienko, a następnie zdefiniować wykres tego samego wyniku z innego badania.

Wykres zostanie wyświetlony w aktywnym okienku.

Można zdefiniować maksymalnie 4 wykresy z 4 różnych badań.
