Odłam narożnik/Przycięcie narożnika

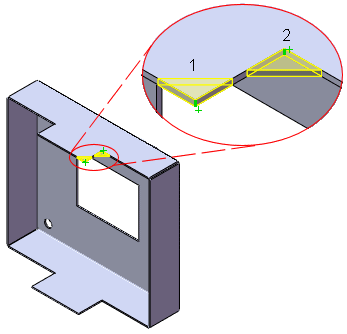

Narzędzie Odłam narożnik/Przycięcie narożnika odcina lub dodaje materiał w zagiętej części arkusza blachy na krawędzi lub na ścianie.

1. Zewnętrzny narożnik: odcięcie materiału
2. Wewnętrzny narożnik: dodanie materiału

Aby utworzyć odłamanie narożnika, należy:

  1. Utworzyć część arkusza blachy.

  2. Kliknąć Odłam narożnik/Przycięcie narożnika (pasek narzędzi Arkusz blachy) lub kliknąć Wstaw, Arkusz blachy, Odłam narożnik.

  3. W menedżerze właściwości PropertyManager Odłam narożnik, w części Opcje odłamania narożnika, należy:

    1. Wybrać Krawędzie narożnika i/lub ściany odgięcia .

    2. Wybrać Typ odłamania: Sfazowanie lub Zaokrąglenie .

    3. Ustawić wartość dla Odległości (Sfazowanie) lub Promienia (Zaokrąglenie).

  4. Kliknąć .
