Przykład wycinania przy konwersji 2D do 3D

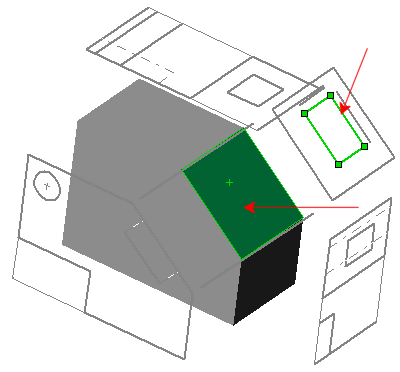

Należy wybrać elementy szkicu w widoku pomocniczym, które mają definiować wycięcie.

Przytrzymać klawisz Ctrl i wybrać ścianę ukazaną na operacji bazy jako punkt początkowy.

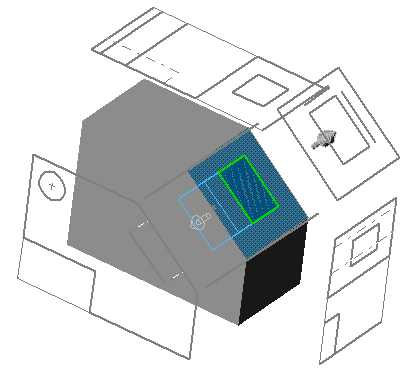

Kliknąć Wytnij na pasku narzędzi 2D do 3D i kliknąć w obszarze graficznym, aby ustalić kierunek wycięcia.

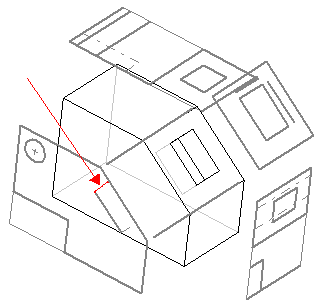

W menedżerze właściwości PropertyManager Wytnij-wyciągnięcie, należy kliknąć Głębokość i wybrać linię ukazaną w widoku od przodu, aby określić głębokość wycięcia.

Kliknąć OK .

Kliknąć Ukryte linie widoczne na pasku narzędzi Widok, aby zobaczyć wycięcie.
