Menedżer właściwości PropertyManager Blok

Aby wyświetlić menedżer właściwości PropertyManager Blok, należy wybrać element szkicu blok,w trybie Edycja szkicu.

Istniejące relacje

Wyszczególnia relacje dla wybranego bloku.

Dodaj relacje

Wyszczególnia relacje, które można dodać do wybranego bloku.

Definicja

Połącz z plikiem. Dokonuje propagacji zmian dokonanych w pierwotnym pliku na wszystkie wystąpienia bloku.

Przeglądaj. Gdy opcja Połącz z plikiem jest wybrana, wstawia kolejne wystąpienie bieżącego bloku lub innego bloku, który jest połączony z plikiem.

Nie można edytować bloku w bieżącym dokumencie.

Edycja. Pozwala na edytowanie bloku.

Punkt wstawienia. Wstawia manipulator punktu , który można przeciągać do wymaganej pozycji.

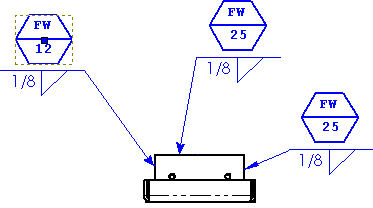

Punkty linii wiodącej i wstawienia (tylko rysunki). bsp;Wstawia manipulator punktu i linię wiodącą, które można przeciągać niezależnie do wymaganej pozycji.

Konstrukcyjna. Konwertuje wybrany blok na geometrię konstrukcyjną.

Parametry

Skala bloku . Wskazuje na skalę bloku. Domyślna wartość 1 oznacza rozmiar pierwotnego bloku.

Skaluj wymiary (tylko rysunki). Skaluje wszelkie wymiary (łącznie z wysokością tekstu, rozmiarem strzałek oraz odstępami i odsunięciami pomocniczych linii wymiaru) zgodnie ze Skalą bloku .

Obrót bloku . Dostosowuje orientację bloku. Domyślna wartość 0 oznacza kąt, pod którym został utworzony pierwotny blok.

Zablokuj kąt. Unieruchamia orientację bloku, uniemożliwiając jego obrót do innego kąta. Można przeciągać blok, jeżeli kąt pozostaje niezmienny.

Linia wiodąca, Warstwa oraz Wyświetlanie tekstu/wymiarów są używane tylko w dokumentach rysunku .

Linia wiodąca

Styl ostrza strzałki. Należy wybrać styl.

Warstwy

Warstwa . Dla rysunków zawierających nazwane warstwy.

Wyświetlanie tekstu/wymiarów

Wyświetlanie tekstu . Należy wybrać wystąpienie bloku, aby zobaczyć jak notatki są wyświetlone w bloku.

• Normalna. Pokazuje wszystkie widoczne notatki w bloku.

• Wszystkie. Pokazuje wszystkie notatki, bez względu na ustawienia notatki.

• Brak. Uwidacznia wszystkie notatki.

Atrybuty . Edytuje wartości atrybutów notatki jeżeli uwzględniliśmy nazwy atrybutów w definicji bloku. Należy wybrać wystąpienie bloku i kliknąć Atrybuty, aby ustawić wartość atrybutu. Nie można zmienić wartości atrybutów oznaczonych jako Tylko do odczytu.

Wyświetlanie wymiarów . Wybrać lub usunąć zaznaczenie.

Właściwości masy (tylko SolidWorks Motion)

Masa. Wartość masy jest używana w badaniach ruchu Analiza ruchu.

Przenieś środek masy. Należy kliknąć, aby przeciągnąć lub wyświetlić środek masy bloku w obszarze graficznym.

Zresetuj środek ciężkości. Resetuje środek ciężkości na środek bloku.

Momenty bezwładności. Kliknąć, aby zmodyfikować domyślne momenty bezwładności masy.
