Korzystanie z selektora operacji

Selektor operacji jest ruchomym, kontekstowym paskiem narzędzi, który służy do rozróżniania typów operacji DimXpert Wymiarów. Dostępne wybory selektora operacji zależą od wybranej ściany i aktywnego polecenia. Selektor operacji służy do wybierania wszystkich operacji:

• Wymiary

• Bazy pomiarowe

• Tolerancje położenia i kształtu

• Automatyczne schematy tolerancji

• Tworzenie szyków

Kolejność operacji w selektorze operacji zależy od ich skomplikowania:

• Podstawowe operacje, jak płaszczyzny, walce i stożki znajdują się po lewej stronie.

• Operacje kompozytowe, takie jak otwory z pogłębieniem walcowym, wręby, szczeliny i szyki znajdują się pośrodku.

• Operacje złożone, jak otwory złożone i punkty przecięcia znajdują się po prawej stronie. Operacje złożone wymagają dodatkowych wyborów.

W DimXpert Wymiarów pojedyncza ściana może zwykle definiować wiele typów operacji technologicznych, które wymagają różnych wymiarów i tolerancji.

Aby użyć selektora operacji w celu utworzenia indywidualnych wymiarów rozmiaru dla szyku otworów, należy:

1. Otworzyć część do zwymiarowania przy użyciu DimXpert Wymiarów dla części.

2. Kliknąć Wymiar rozmiaru (pasek narzędzi DimXpert Wymiarów) lub Narzędzia, DimXpert Wymiarów, Wymiar rozmiaru.

3. Wybrać ścianę otworu po lewej stronie.

Selektor operacji domyślnie rozpozna szyk 2 otworów.

4. Kliknąć Otwór w selektorze operacji.

5. Kliknąć w obszarze graficznym, aby umieścić wymiar.

6. W menedżerze właściwości PropertyManager, w części Tolerancja/Dokładność, wpisać .5 jako Odchyłka górna .

7. Kliknąć .

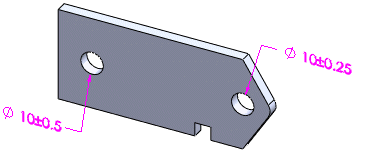

8. Powtórzyć procedurę dla otworu po prawej stronie używając domyślnych wartości tolerancji.
