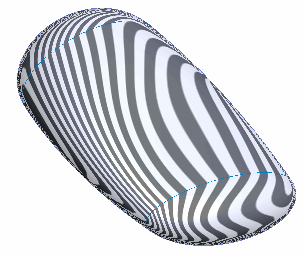

Poprawione obrazy zebra oraz folder Sceny analizy pozwalają na łatwiejsze wykonanie analizy krzywizny.
Paski nie zbiegają się już przy biegunach i są mniej rozpraszające wizualnie.
| SolidWorks 2011 |
SolidWorks 2012 |
|---|
 |
 |
 |
Menedżer właściwości PropertyManager
Zebra ma trzy nowe opcje:
- Można określić poziomą lub pionową orientację pasków zebry, wybierając opcję Paski poziome lub Paski pionowe.
- Zamiast zebry można wykorzystać obraz z innego środowiska, wybierając opcję Z pliku na liście Środowisko, a następnie przechodząc do pliku.
Folder Sceny analizy jest dostępny w okienku zadań na karcie Wyglądy, sceny i kalkomanie. Folder zawiera sceny, które są zoptymalizowane pod kątem oceny krzywizny powierzchni i jakości. Sceny te są także dostępne poprzez opcję Zastosuj scenę
(pasek narzędzi Wyświetlacz przezroczysty).
