Analiza pochylenia - Informacje ogólne
Projektanci części z tworzyw sztucznych i producenci narzędzi do form mogą użyć narzędzia Analiza pochylenia, aby sprawdzić prawidłowe zastosowanie pochyleń w odniesieniu do ścian danej części. Za pomocą analizy pochylenia można weryfikować kąty pochylenia, badać zmiany kątów w ramach jednej ściany, a także lokalizować linie neutralne, powierzchnie wtryskowe oraz wyrzucania w częściach.
Można również dokonać analizy pochylenia przy użyciu DraftXpert Pochyleń.
Kryteria
Aby przeprowadzić analizę pochylenia, należy określić następujące kryteria:
-
Kierunek otwierania. Wybrać ścianę planarną, krawędź liniową lub oś, aby zdefiniować kierunek pochylenia. Można dostosować kierunek otwierania poprzez wybranie opcji Triada dostosowania oraz przeciągnięcie triady.
-
Klasyfikacja ścian. Kiedy opcja ta jest wybrana, analiza bada każdą ze ścian modelu, w oparciu o kąt pochylenia. Kiedy klikniemy Obliczaj, każda ściana jest wyświetlana w innym kolorze. Kiedy opcja ta jest wyczyszczona, analiza generuje mapę konturową kątów ściany.
UWAGA: W obydwu typach analizy konieczne jest określenie zarówno Kierunku otwierania, jak i Kąta pochylenia.
-
Odwróć kierunek
. Kliknąć, aby zmienić kierunek pochylenia.
-
Kąt pochylenia
. Należy wprowadzić kąt odniesienia pochylenia, a następnie porównać ten kąt odniesienia z aktualnie istniejącymi kątami w modelu.
Kategorie
Rezultat wyświetlany po kliknięciu Obliczaj zależy od wybranego typu analizy pochylenia. Przy każdej zmianie typu analizy lub parametrów, konieczne są ponowne obliczenia.
Klasyfikacja ścian
W obszarze graficznym, każda ściana wyświetlana jest kolorem, w zależności od wybranego Kąta pochylenia.
|
Gdy wybierzemy Klasyfikację ścian, rezultaty analizy pochylenia wyszczególnione w części Ustawienia kolorów są pogrupowane w cztery kategorie:
|
-
Pochylenie dodatnie. Wyświetla wszelkie ściany o dodatnim pochyleniu, w oparciu o podany kąt odniesienia pochylenia. Pochylenie dodatnie oznacza, że kąt ściany w odniesieniu do kierunku otwierania jest większy od kąta odniesienia.
-
Pochylenie ujemne. Wyświetla wszelkie ściany o ujemnym pochyleniu, w oparciu o podany kąt odniesienia pochylenia. Pochylenie ujemne oznacza, że kąt ściany w odniesieniu do kierunku otwierania jest mniejszy od ujemnego kąta odniesienia.
-
Pochylenie wymagane. Wyświetla wszelkie ściany, które wymagają korekty. Są to ściany, których kąt jest większy od ujemnego kąta odniesienia oraz mniejszy od dodatniego kąta odniesienia.
-
Ściany z pochyleniem dodatnim i ujemnym. Wyświetla ściany, które zawierają zarówno pochylenie dodatnie, jak i ujemne. Typowo są to ściany, które wymagają utworzenia linii podziałowej.
UWAGA: Kolory wyświetlania mogą się różnić. Przy pierwszym użyciu analiza pochylenia system używa kolorów domyślnych. Jeżeli zmodyfikujemy te kolory, to system będzie używał nowych kolorów określonych przez użytkownika.
|
|
W poniższych przykładach do modelu zastosowano analizę pochylenia z użyciem Klasyfikacji ścian.
|
|
|
|

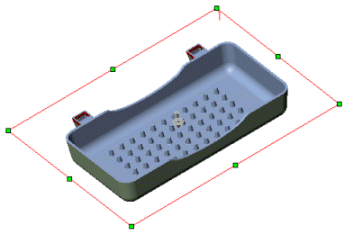

Bez zastosowania analizy pochylenia
|
Pochylenie dodatnie
|
|
|
|
|
Pochylenie ujemne
|
Pochylenie wymagane
|
Każda kategoria zawiera następujące informacje i możliwości:
-
Liczba ścian zawartych w danej kategorii, wyświetlana jest jako liczba w kolorowym polu dla danej kategorii
-
Włączanie i wyłączanie wyświetlania za pomocą poleceń Pokaż
i Ukryj
-
Zmiana domyślnych kolorów wyświetlania
-
Zapisywanie klasyfikacji kolorystycznych wraz z częścią przy kliknięciu
.
Znajdź strome ściany
Opcja ta jest używana tylko do analizy ścian zakrzywionych modelu, gdzie dodano pochylenie. W oparciu o kąt odniesienia, na zakrzywionej powierzchni występują punkty, które spełniają kryteria oraz punkty na krzywej, które nie spełniają kryteriów określonych przez kąt odniesienia. W niektórych modelach zawierających ściany zakrzywione, wszystkie obszary wzdłuż krzywej mogą spełniać lub przekraczać kąt odniesienia. W takich przypadkach, wybranie opcji Znajdź strome ściany nie zwróci żadnych wyników, ponieważ wszystkie punkty na zakrzywionej ścianie spełniają lub przekraczają kąt odniesienia.
-
Strome ściany dodatnie. Wyświetla wszelkie strome ściany o dodatnim pochyleniu, w oparciu o podany kąt odniesienia pochylenia.
-
Strome ściany ujemne. Wyświetla wszelkie strome ściany o ujemnym pochyleniu, w oparciu o podany kąt odniesienia pochylenia.
Powierzchnie
W przypadku analizy pochylenia powierzchni, brane jest pod uwagę dodatkowe kryterium Klasyfikacja ścian: Ściany powierzchni z pochyleniem. Ponieważ powierzchnia obejmuje ścianę wewnętrzną i zewnętrzną, ściany powierzchni nie są dodawane do numerycznej części klasyfikacji (Pochylenie dodatnie oraz Pochylenie ujemne). Ściany powierzchni z pochyleniem wyszczególnia wszystkie dodatnie i ujemne powierzchnie, które obejmują nachylenie.
|
|
|
|
|
Pochylenie ujemne
|
Pochylenie dodatnie
|
Brak stromych ścian, ponieważ wszystkie punkty wzdłuż zakrzywionej ściany są większe od kąta odniesienia
|
Ustawienia kolorów
Należy wyczyścić Klasyfikacja ścian, aby generować kolorową mapę konturową. Kontur w kolorze wyświetla jednorodne lub stopniowane zmiany w ramach każdej ze ścian modelu, wraz ze zmianą kąta ściany. W oparciu o kąt odniesienia (Kąt pochylenia ), skala w menedżerze właściwości PropertyManager wyświetla zakres od kątów ujemnych do dodatnich, z wartością 0 stopni w środku. Można wybrać dwa tryby wyświetlania:
-
Wyświetlanie jednorodne. Wyświetlanie jednorodne używa trzech kolorów, które oznaczają obszary na ścianach, które posiadają pochylenie dodatnie, pochylenie ujemne oraz te, które wymagają pochylenia. Te trzy kolory można modyfikować.
-
Wyświetlanie przejścia. Pole wyboru Stopniowe przejście należy zaznaczyć, aby wyświetlić zmiany kątów w modelu, gdzie wymagane jest pochylenie.
Można zobaczyć poszczególne ściany modelu podczas obliczania konturu w kolorze wybierając Cieniowany z krawędziami
na pasku narzędzi Widok.
Podczas następnej analizy modelu z użyciem konturu w kolorze, te wartości średnie pojawią się jako domyślne.
UWAGA: W obydwu trybach wyświetlania przesunięcie wskaźnika nad obszarem modelu powoduje dynamiczne wyświetlanie kąta pochylenia.
|
|
|
|
|
|

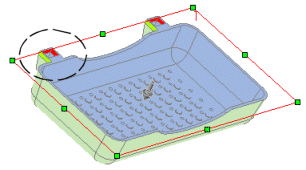

Pole wyboru Stopniowe przejście zaznaczone. Zwróćmy uwagę na obszar zaznaczony okręgiem.
|
|
|
|
|
|

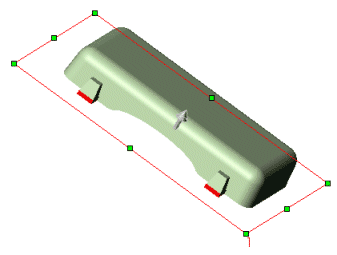

Pole wyboru Stopniowe przejście odznaczone. Zwróćmy uwagę na obszar zaznaczony okręgiem.
|
