Formatowanie tabeli konfiguracji

Kiedy używamy tabelę konfiguracji w oprogramowaniu SolidWorks, ważnym jest prawidłowe formatowanie tabeli. Temat ten ukazuje jak formatować tabelę konfiguracji:

Automatycznie utworzone tabele konfiguracji

Kiedy wybierzemy Auto-utwórz lub Pusta w menedżerze właściwości PropertyManager Tabela konfiguracji, oprogramowanie SolidWorks automatycznie tworzy plik Excel. Automatycznie utworzone tabele konfiguracji zawierając komórkę Family.

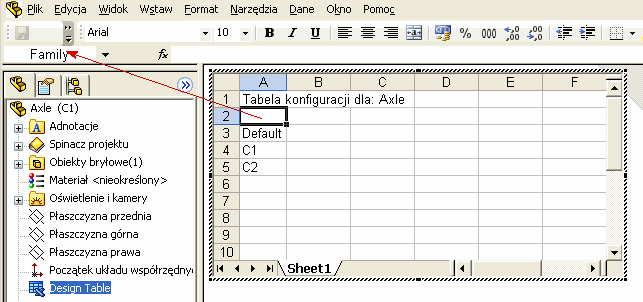

Domyślnie komórka A2 jest zarezerwowana jako komórka Family. Komórka determinuje gdzie zaczynają się dane parametrów i konfiguracji. Komórka Family nie zawiera tekstu, aczkolwiek w Excel Pole nazwy wyświetla Family.

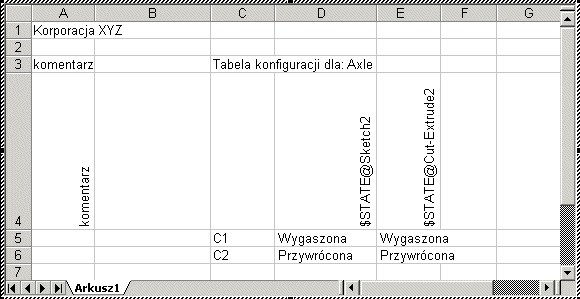

Kiedy edytujemy tabele konfiguracji, możemy utworzyć wiersze powyżej i kolumny na lewo od komórki Family. Poniższy przykład jest prawidłową tabelą konfiguracji tak długo jak nazwy konfiguracji i parametry SolidWorks są zachowywane poniżej i na prawo od komórki Family.

Ręcznie utworzone tabele konfiguracji

Możemy ręcznie utworzyć tabelę konfiguracji w Microsoft Excel poprzez wpisanie nazw konfiguracji w pierwszej kolumnie (komórki A3, A4, itd.) i parametrów w pierwszym wierszu (komórki B2, C2, itd.). Komórka A1 musi być pusta.

W menedżerze właściwości PropertyManager Tabela konfiguracji, wybrać Z pliku, aby przejść do pliku Excel i wstawić go do modelu.

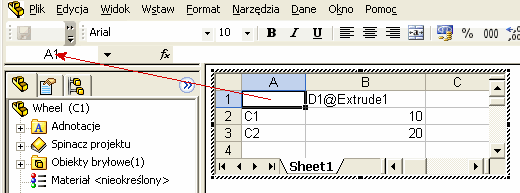

Poniżeszy przykład jest prawidłową tabelą konfiguracji o ile komórka A1 jest pusta.

Tabele konfiguracji z pustymi wierszami i kolumnami

Kiedy oprogramowanie SolidWorks przetwarza tabelę konfiguracji, przetwarza ono każdą konfigurację w kolumnie z nazwami konfiguracji (od góry do dołu) a następnie przetwarza każdy parametr w wierszu parametru (od lewej do prawej). Jeżeli oprogramowanie natrafi na:

  • pustą komórkę w wierszu parametru, przechodzi do następnej nazwy konfiguracji i zastosowuje skojarzone parametry

  • pustą komórkę kolumnie nazwy konfiguracji, zatrzymuje przetwarzanie ponieważ zakłada, ze tabela konfiguracji została zakończona

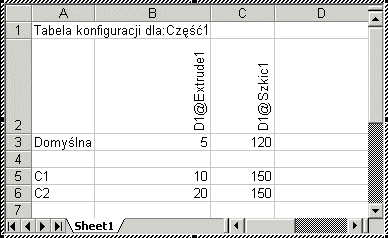

W poniższym przykładzie tylko konfiguracja Domyślna jest przetwarzana przez oprogramowanie. Ponieważ wiersz 4 jest pusty, konfiguracje C1 i C2 nie są przetwarzane.

Nieprawidłowe kryteria

Oprogramowanie SolidWorks zatrzymuje przetwarzanie tabeli konfiguracji jeżeli osiągnie ono nieprawidłowe parametry w komórce. Dostępne jest podsumowanie parametrów tabeli konfiguracji.

Jeżeli wprowadzimy informacje na lewo od kolumny nazwy konfiguracji lub powyżej wiersza parametrów, oprogramowanie SolidWorks ostrzeże o nieprawidłowej wartości i zatrzyma przetwarzanie tabeli konfiguracji bez dokańczania pozostałych wierszy i kolumn. Jeżeli tak sie stanie, część konfiguracji nie zostanie prawidłowo aktualizowana.
