Tabela grubości arkusza blachy

Tabele grubości arkusza blachy przechowują właściwości wskazanego materiału. Dostęp do tabeli grubości arkusza blachy można uzyskać z menedżera właściwości PropertyManager podczas tworzenia odgięcia bazowego. Tabel grubości arkusza blachy używamy aby przypisać:

• Grubość

• Dozwolone promienie zgięcia

• Współczynnik K

Po utworzeniu odgięcia bazowego, należy przejść do tabeli grubości arkusza blachy klikając prawym przyciskiem myszy operację Arkusz blachy w drzewie operacji FeatureManager i wybierając Edytuj operację.

Należy użyć tabeli grubości arkusza blachy, aby określić wartości grubości i zgięcia w jednej tabeli. Patrz: Tabela grubości/zgięć arkusza blachy.

Przypisywanie wartości promienia zgięcia

Tabeli grubości arkusza blachy można użyć, aby przypisać wartości dla całej części. Są one zwane domyślnymi. Jednakże do konkretnych operacji, takich jak odgięcia krawędzi, można stosować wartości promienia zgięcia, które są inne od wartości domyślnej w tabeli grubości arkusza blachy.

Kontrolowanie wartości promienia zgięcia

• Jeżeli wybierzemy opcję Użyj domyślny promień, możemy używać jednego ogólnego promienia zgięcia z tabeli grubości arkusza blachy dla wszystkich kolejnych operacji.

• Jeżeli wybierzemy opcję Użyj tabeli grubości, używana wartość promienia zgięcia jest różna od wartości domyślnej z tabeli grubości arkusza blachy.

• Jeżeli odznaczymy zarówno opcję Użyj domyślny promień oraz Użyj tabeli grubości, można wpisać wartość promienia zgięcia.

bsp;Aby zastosować wartość promienia zgięcia inną od wartości w tabeli grubości, należy:

1. Utworzyć odgięcie bazowe, a w menedżerze właściwości PropertyManager, w obszarze Grubości arkusza blachy, wybrać Użyj tabeli grubości, a następnie wybrać tabelę .

2. Dodać kolejną operację arkusza blachy do części.

3. W menedżerze właściwości PropertyManager usunąć zaznaczenie opcji Użyj domyślnego promienia i wybrać opcję Użyj tabeli grubości.

4. W tabeli grubości arkusza blachy wybrać inną wartość dla promienia zgięcia.

Jeżeli zmienimy wartość domyślną poprzez użycie innej wartości promienia zgięcia z tabeli grubości arkusza blachy, to operacja zachowuje ustawioną wartość i nie zmienia się.

Aby ręcznie przypisać wartość promienia zgięcia, należy:

1. W menedżerze właściwości PropertyManager usunąć zaznaczenie opcji Użyj domyślnego promienia.

2. Wpisać wartość dla promienia zgięcia.

Współczynnik K

Jeżeli pole współczynnika K pozostanie puste w tabeli grubości arkusza blachy, to wszystkie wartości naddatku materiału domyślnie przyjmują wartości ostatnio używane.

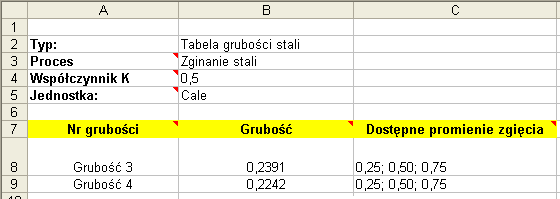

Tworzenie tabeli grubości arkusza blachy

Tabele są dostarczone wraz z aplikacją SolidWorks i znajdują się w lokalizacji: <katalog_instalacyjny>\lang\<język>Sheet Metal Gauge Tables\.

Jeżeli utworzymy tabelę grubości arkusza blachy, jako separatora wartości należy użyć średników (;).
