Konstrukcje spawane - Lokalizacje plików dla dostosowanych profili

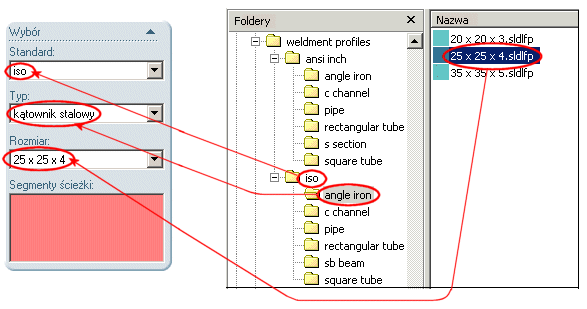

Domyślną lokalizacją dla profili konstrukcji spawanych jest <katalog_instalacyjny>\data\weldment profiles. Struktura podfolderu w obrębie folderu weldment profiles (profile konstrukcji spawanych) decyduje o wyborach jakie pojawia się w menedżerze właściwości PropertyManager Człon konstrukcyjny. Pole Wybór menedżera właściwości PropertyManager i odpowiadający folder w Eksploratorze Windows i struktura pliku są ustawione w następujący sposób:

• <główny> , folder. Zawiera jeden lub więcej folderów <standardów>. W poniższym przykładzie weldment profiles jest folderem <głównym> i zawiera dwa foldery <standardów> (ansi inch i iso). W menedżerze właściwości PropertyManager nazwa każdego folderu <standardu> pojawi się jako wybór w polu Standard.

• <standard>, foldery. Zawierają foldery <typu>, na przykład angle iron (kątownik stalowy), c channel (ceownik C), pipe (rura), itd. W menedżerze właściwości PropertyManager po wybraniu Standardu, nazwy podfolderów <typu> pojawią się na liście Typ.

• <typ>, foldery. Zawierają jedną lub więcej części operacji z biblioteki. W menedżerze właściwości PropertyManager, po wybraniu Typu, nazwy części operacji z biblioteki pojawią się w polu Rozmiar.

Możemy przechowywać dostosowane profile w strukturze folderów podanej przez SolidWorks lub możemy utworzyć oddzielną strukturę folderów.

Aby przechowywać profile w istniejącej strukturze folderów, należy:

Wykonać jedną z poniższych czynności:

• Dodać nową część profilu do któregokolwiek z folderów <typu>. Na przykład możemy przechować dostosowaną część profilu w folderze square tube (rura kwadratowa), który jest podfolderem folderu iso.

  W menedżerze właściwości PropertyManager, kiedy wybierzemy iso w części Standard i rura kwadratowa w Typ, nazwa naszej dostosowanej części profilu pojawi się jako jeden z wyborów w części Rozmiar.

• Dodać nowy folder <typu> w istniejącym folderze <standardu> i umieścić naszą dostosowaną część profilu w nowym folderze <typu>. Na przykład w folderze iso utworzyć folder nazwany specjalne. Następnie umieścić dostosowane części profilu w folderze specjalne.

  W menedżerze właściwości PropertyManager, kiedy wybierzemy iso w Standard, specjalne pojawi się jako jeden z wyborów w części Typ. Kiedy wybierzemy specjalne w Typ, nazwy dostosowanych części profili pojawią się w Rozmiar.

• Dodać nowy folder <standard> w folderze weldment profiles (profile konstrukcji spawanych), utworzyć folder <typu> w folderze <standardu> i umieścić naszą dostosowaną część profilu w folderze <typu>. Na przykład w folderze weldment profiles utworzyć folder nazwany Moje specjalne. W folderze Moje specjalne utworzyć foldery nazwane Moja rura i Moja rura kwadratowa. Następnie umieścić dostosowane części profilu w Moja rura i Moja rura kwadratowa.

  W menedżerze właściwości PropertyManager Moje specjalne pojawi się jako jeden z wyborów w części Standard. Kiedy wybierzemy Moje specjalne, Moja rura i Moja rura kwadratowa pojawią się w części Typ. Kiedy wybierzemy Moja rura lub Moja rura kwadratowa, nazwy dostosowanych części profili pojawią się w Rozmiar.

Jeżeli chcemy umieścić nasze profile w oddzielnej lokalizacji, możemy utworzyć oddzielną strukturę folderów a następnie określić je jako lokalizacja pliku profili konstrukcji spawanej.

Aby przechowywać dostosowane profile w oddzielnej lokalizacji, należy:

1. W Eksploratorze Windows utworzyć dostosowaną strukturę folderów dla naszych profili konstrukcji spawanych. Utworzyć folder <główny>, jeden lub więcej folderów <standardu> i jeden lub więcej folderów <typu>, jak opisane powyżej.

Folder <główny> może zostać utworzony w dowolnym miejscu. Na przykład możemy utworzyć go w <katalog_instalacyjny>\data (gdzie zlokalizowany jest domyślny folder profili konstrukcji spawanych weldment profiles) lub w innej lokalizacji na naszym twardym dysku, na innych twardych dyskach na naszym systemie lub na innych komputerach w sieci.

2. W SolidWorks kliknąć Narzędzia, Opcje, Opcje systemu, Lokalizacje plików. Wybrać Profile konstrukcji spawanych w Pokaż foldery dla.

   Bieżąca ścieżka katalogu dla profili konstrukcji spawanych pojawi się w części Foldery.

3. Kliknąć Dodaj i przejść do folderu <głównego>, który właśnie utworzyliśmy.

4. Kliknąć OK.

   ścieżka katalogu do folderu <głównego> zostanie dodana do listy Foldery.

5. Wykonać jedną z poniższych czynności w poprzedniej ścieżce katalogu, która wciąż istnieje na liście Foldery:

6. • Zostawić poprzednią ścieżkę katalogu jak jest i kliknąć OK.

     Pliki z poprzedniej ścieżki katalogu i nowej ścieżki katalogu pojawią się jako wybory w menedżerze właściwości PropertyManager.

     - lub -

   • Kliknąć poprzednią ścieżkę katalogu, kliknąć Usuń a następnie kliknąć OK.

     Poprzednia ścieżka katalogu zostanie usunięta z pola Foldery i jej pliki nie pojawią się jako wybory w menedżerze właściwości PropertyManager.

Następnym razem kiedy będziemy tworzyć człon konstrukcyjny nasze dostosowane profile pojawią się jako wybory w menedżerze właściwości PropertyManager Człon konstrukcyjny.
