Quebrar canto/aparar canto

A ferramenta Quebrar canto/aparar canto corta ou adiciona um material a uma peça de chapa metálica dobrada em arestas e faces.

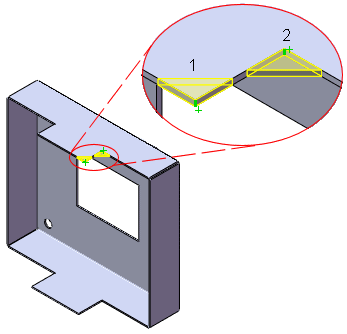

1. Canto externo: cortar material
2. Canto interno: adicionar material

Para criar uma quebra de canto:

  1. Criar uma peça de chapa metálica.

  2. Clique em Quebrar canto/apagar canto (barra de ferramentas Chapa metálica) ou em Inserir, Chapa metálica, Quebrar Canto.

  3. No PropertyManager Quebrar canto, em Opções de quebra de canto:

    1. Selecione Arestas de canto e/ou faces de flange .

    2. Selecione um Tipo de quebra: Chanfro ou Filete .

    3. Defina um valor para Distância (Chanfro) ou Raio (Filete).

  4. Clique em .
