Painel de exibição em montagens
No Painel de exibição, é possível aplicar as seguintes configurações de exibição a cada componente de uma montagem:
Ocultar/Exibir
bsp;Modo de exibição
bsp;Aparência
bsp;Transparência
As configurações de exibição são armazenadas nos estados de exibição da montagem.
Você pode:
-
Expandir ou recolher o Painel de exibição.
-
Clicar no Painel de exibição para alterar as configurações de exibição de cada componente.
-
Exibir e sobrescrever as configurações de exibição de componentes de submontagens.
-
Adicionar novos estados de exibição à montagem e mudar de um estado de exibição para outro.
Para expandir ou recolher o Painel de exibição:
-
Clique em
na parte superior do painel do FeatureManager (à direita das guias) para expandir o Painel de exibição.

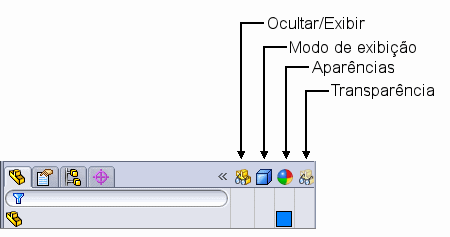

O Painel de exibição aparece à direita do painel do FeatureManager. Ele tem quatro colunas:
-
Clique em
para recolher o Painel de exibição.
Para alterar as configurações de exibição de componente:
-
Mova o ponteiro no Painel de exibição até o componente que deseja alterar ser realçado na árvore de projeto do FeatureManager.
-
Siga um destes procedimentos:
- ou -
-
Clique em uma opção.
As configurações de exibição são:
|
Configurações de exibição
|
Ícone
|
Descrição
|
Comentários
|
|
Ocultar/Exibir
|
|
Exibido
|
|
|
|
Oculto
|
|
|
|
Exibir com dependentes
|
Exibe todos os componentes das submontagens, incluindo os ocultos, criando uma substituição de nível superior. Desmarque a substituição para retornar os componentes da submontagem ao estado definido na submontagem.
|
|
Modo de exibição
|
|
Estrutura de arame
|
|
|
|
Linhas ocultas visíveis
|
|
|
|
Linhas ocultas removidas
|
|
|
|
Sombreado com arestas
|
|
|
|
Sombreado
|
|
|
|
Exibição predeterminada
|
Os componentes definidos como Exibição predeterminada utilizam o modo de exibição da montagem de nível superior na janela atual, como definido na barra de ferramentas e no menu Exibir.
|
|
bsp;Aparência
|
(em branco)
|
|
Nenhuma aparência aplicada à submontagem.
|
|
|
Cor da peça
|
O triângulo inferior direito mostra a aparência da peça no documento da peça.
|
|
|
Cor de substituição/Cor da peça
|
O triângulo superior esquerdo mostra a aparência de substituição especificada no documento da montagem.
|
|
Transparência
|
(em branco)
|
|
Nenhuma transparência aplicada (a peça é opaca).
|
|
|
Transparente
|
75% de transparência aplicada à cor do componente.
|
Transparência e Aparência estão vinculados. Se você colocar o controle deslizante de transparência em Propriedades ópticas, no PropertyManager de Cor e óptica, em um valor diferente de 0,00, uma substituição será aplicada às colunas de transparência e de aparência no Painel de exibição. Da mesma forma, se você aplica transparência na coluna de transparência, uma substituição também é exibida na coluna de aparência, porque a transparência da aparência foi alterada para 75%.
Para componentes de submontagem, as configurações de exibição são armazenadas no estado de exibição da submontagem. Os ícones esmaecidos indicam as configurações de exibição aplicadas ao documento da peça ou submontagem. Se você sobrescrever uma configuração de submontagem na montagem, os ícones ficarão com a intensidade de cor normal (não esmaecidos).
|
|
Configurações de exibição do componente da submontagem aplicadas no documento da peça ou submontagem.
|
|
|
Substituição aplicada à montagem para alterar o modo de exibição do componente da submontagem para Linhas ocultas visíveis.
|
Se você mover o ponteiro sobre as configurações de exibição no Painel de exibição, uma dica de ferramenta será exibida mostrando o nome, a configuração e o estado de exibição da montagem onde a configuração está definida.
É possível remover as substituições de configuração de exibição dos componentes de submontagens.
Para remover as substituições de um componente de submontagem:
Clique em um ícone no Painel de exibição para o componente e selecione Limpar substituição
.
Todas as substituições de configuração de exibição do componente são removidas.
Para remover todas as substituições de todos os componentes de submontagem:
-
No Painel de exibição:
- ou -
-
Selecione Limpar todas as substituições de nível superior
.
Todas as substituições de configuração de exibição de todos os componentes da submontagem são removidas.
As configurações de exibição dos componentes de nível superior são armazenadas no estado de exibição da montagem de nível superior. Por isso, elas sempre são exibidas na intensidade de cor normal (não esmaecidas), e não são afetadas pelos comandos de limpeza de substituições.
No Painel de exibição, é possível adicionar novos estados de exibição à montagem e mudar de um estado de exibição para outro.
Para criar um novo estado de exibição:
-
Clique com o botão direito do mouse em qualquer lugar do Painel de exibição e selecione Adicionar estado de exibição.
-
Digite um nome para o novo estado de exibição e pressione Enter.
O nome do novo estado de exibição aparece entre símbolos de maior e menor (< >) após o nome da configuração no topo da árvore de projeto do FeatureManager.
Para mudar de um estado de exibição para outro:
Clique com o botão direito em qualquer lugar do Painel de exibição, selecione Ativar estado de exibição e selecione um estado de exibição.
