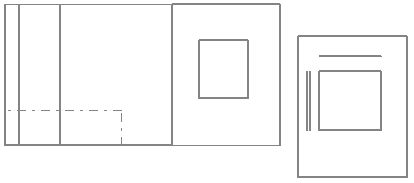

Os esboços Superior e Auxiliar não estão alinhados. O esboço Superior deve permanecer estacionário, enquanto o esboço Auxiliar é movido para ficar alinhado.
Esboço superior Esboço auxiliar

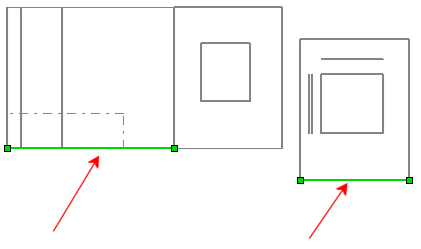

Selecione a linha indicada no esboço Auxiliar, depois mantenha a tecla Ctrl pressionada enquanto seleciona a linha indicada no esboço Superior.
Clique em Alinhar esboço .

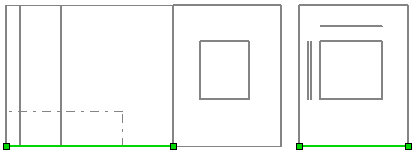

O esboço Auxiliar é movido para ficar alinhado ao esboço Superior.
