FilletXpert

O FilletXpert gerencia, organiza e reordena os filetes de raio constante para que você possa se concentrar na intenção do projeto. Consulte também Visão geral dos Xperts. O FilletXpert pode:

• Criar múltiplos filetes

• Abrir o FeatureXpert automaticamente

• Reordenar automaticamente os filetes quando necessário

• Gerenciar o tipo de canto filetado desejado

Use o FilletXpert quando quiser que o software SolidWorks gerencie a estrutura dos recursos subjacentes. Use o PropertyManager de Filete manual quando quiser manter o controle no nível do recurso.

Guias do PropertyManager

• Use a guia Adicionar para criar novos filetes ou a guia Alterar para modificar filetes existentes.

• Use a guia Canto para gerenciar cantos filetados:

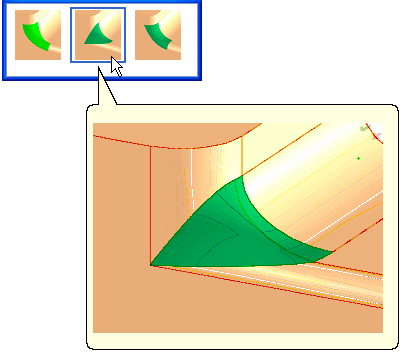

• • Escolha cantos filetados alternativos e crie recursos de canto filetado. O ponteiro muda para quando posicionado sobre um canto filetado.

  • Copie um canto filetado em outro canto filetado.

A guia Canto modifica um canto filetado exatamente onde três arestas filetadas se encontram em um vértice. Cada face no canto do filete precisa ser adjacente a exatamente três faces de filete.

Se todas as três arestas forem côncavas ou convexas, ou tiverem o mesmo raio, existe somente um tipo de canto filetado.

Com o PropertyManager fechado, CTRL+arraste</ignored>--> um canto filetado para copiá-lo para outro canto compatível.

Selecionar entidades

Na adição ou alteração de filetes, selecionar uma aresta ou filete individual exibe uma barra de ferramentas instantânea para ajudá-lo a selecionar múltiplas arestas ou filetes.

Coloque o cursor sobre um ícone da barra de ferramentas para realçar as entidades na área de gráficos. Clique no ícone da barra de ferramentas para selecionar as entidades apropriadas e inserir dados no PropertyManager.

Nas dicas da barra de ferramentas:

• Direita e Esquerda = a face direita ou esquerda da entidade.

• Inicial e final = o vértice inicial ou final da entidade.

• Virtual= as entidades tangentes adjacentes que o software trata como uma entidade.

Procedimentos do FilletXpert

• Criar múltiplos filetes

• Alterar ou remover filetes

• Escolher filetes de canto alternativos

• Copiar cantos filetados

Para acessar o FilletXpert:

1. Clique em Filete (barra de ferramentas Recursos) ou em Inserir, Recursos, Filete/arredondamento.

2. No PropertyManager, clique no FilletXpert.

Para criar múltiplos filetes utilizando a guia Adicionar do FilletXpert:

O FilletXpert abre automaticamente o FeatureXpert quando encontra problemas ao colocar um filete na geometria especificada.

1. No PropertyManager do FilletXpert, clique na guia Adicionar.

2. Selecione os itens para aplicar filete para Arestas, Faces, Recursos e Loops . Neste exemplo, selecione as duas faces mostradas.

3. Defina o Raio , neste exemplo como 0,25, e clique em Aplicar.

O FilletXpert abre automaticamente o FeatureXpert para criar o filete. O FeatureXpert sabe que precisa criar múltiplos filetes, e assim o faz.

4. Selecione em caixa o modelo inteiro para capturar todas as face e clique em Aplicar.

O FilletXpert aplica filetes de 0,25 polegadas (0,64 centímetros) de raio no modelo inteiro, abrindo automaticamente o FeatureXpert para resolver os filetes.

Para alterar ou remover filetes automaticamente usando a guia Alterar do FilletXpert:

Para escolher filetes de canto alternativos:

Para copiar um canto filetado em outros cantos filetados.
