Relações de esboço em esboços 3D

Muitas relações de esboços 2D estão disponíveis para esboços 3D. Relações de esboço adicionais com suporte para esboços 3D incluem:

• Relações perpendiculares entre uma linha através de um ponto em uma superfície.

• Relações entre entidades de esboço 3D criadas em um plano de esboço, e entidades 3D criadas em outros planos de esboço.

• Relações simétricas a uma linha entre esboços 3D criados no mesmo plano.

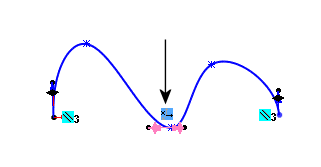

• Relações com alças de manipulação de spline, como ao longo de um eixo ou entre alças.

• Relações de ponto médio.

• Relações iguais.

• Relações de tangente ou curvatura igual entre faces e splines.

• Relações entre arcos e outras entidades de esboço.

• Relações entre arcos como concêntrica, tangente ou igual.

• Relações Normal a, aplicadas entre uma linha e um plano, ou entre dois pontos e um plano.

Em um esboço 3D você pode esboçar entidades ao longo dos eixos global X, global Y ou global Z.

• Relações concêntricas e perpendiculares entre um cone e uma linha de esboço 3D.
