Esboço na face de uma peça

Para criar novos recursos em uma peça, esboce na face da peça onde deseja colocar o recurso.

Para esboçar em faces de modelo:

  1. Selecione a face plana onde o esboço será criado.

  2. Clique em uma ferramenta de esboço na barra de ferramentas Esboço, clique em Esboço art\EDITMODL.gif ou em Inserir, Esboço.

    Acontece o seguinte:

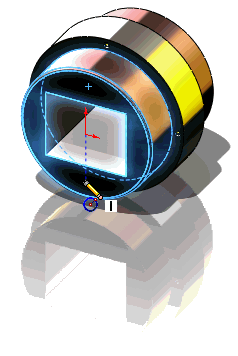

  • A ferramenta de esboço apropriada é aberta e o esboço é exibido conforme você arrasta a ferramenta na face do modelo.

Uma grade aparece na face que você selecionou (se tiver selecionado Exibir grade em Ferramentas, Opções, Propriedades do documento, Grade/Snap).

  • A mensagem Editando esboço é exibida na barra de status na parte inferior da janela do SolidWorks.

Para esboçar uma face diferente, saia do esboço atual, selecione uma nova face e abra um novo esboço.

Você também pode usar Esboço rápido para abrir esboços em qualquer face plana ou plano com uma ferramenta de esboço ativa.
