Operações automáticas de esboço
As operações automáticas aumentam a produtividade na criação de esboços. As relações e inferências automáticas também aumentam a eficiência na criação de esboços.
|

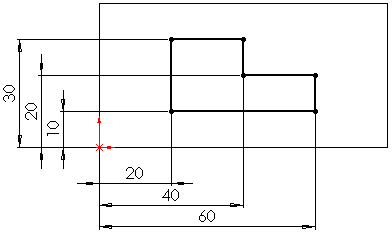

Você pode dimensionar todas as entidades ou as entidades selecionadas em um esboço, incluindo arestas de modelos, com a ferramenta
Definir totalmente o esboço
 na barra de ferramentas Dimensões/Relações.
Você pode resolver esboços sobredefinidos usando o SketchXpert, que percorre as soluções potenciais.
|
|
|
|
|
|
Você pode fazer automaticamente a transição de uma linha para um arco tangente e voltar, de maneira que pode criar esboços como este sem mudar de ferramenta.
|
|
|
|
|
|
Você pode converter dados rastreados em dados vetoriais usando as ferramentas de rastreamento automático.
|
|
|
|
|
|
Você pode realçar e ativar faces planas ou planos para criar esboços rapidamente usando Esboço rápido.
|
|
