Cor do plano de fundo
O SolidWorks usa um plano de fundo gradiente em azul na área de gráficos. Embora você possa alterar a cor do plano de fundo no SolidWorks, verá que o azul funciona melhor com modelos sombreados e as várias cores indicadoras de estado.
NOTA: Você pode também arrastar cenas para modelos em
Painel de tarefas
, guia Aparências,
, em Cenas, para alterar a cor do plano de fundo e a aparência do modelo. Pode também clicar em Aplicar cena
na barra de ferramentas transparente
Exibir
e selecionar uma cena.
|

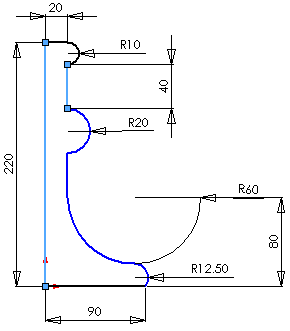

Em um esboço, o azul claro indica as entidades que estão selecionadas. O azul mostra as entidades que não estão totalmente definidas. O preto é usado para as entidades totalmente definidas. A origem do esboço é exibida em vermelho. As outras cores de estado são amarelo, rosa e cinza.
|
|
|
As cores em uma vista sombreada aparecem melhor em um fundo gradiente em azul.
|
|
|
As folhas de desenho são da cor Mylar. Você pode exibir as vistas de desenho em vários modos de sombreado e de linha.
|
|
Para especificar outras cores, clique em Ferramentas, Opções, Opções do sistema,
Cores
.
Alguns dos itens cuja cor você pode especificar são:
-
Plano de fundo de Viewport
-
Cor de gradiente superior
-
Cor de gradiente inferior
-
Desenhos, Cor do papel
-
Desenhos, Segundo plano
-
Linhas de grade, Maior
-
Anotações, Importadas
