Correlação espacial

A excitação em dois nós pode ser inteiramente correlacionada, inteiramente não correlacionada ou parcialmente correlacionada.

A correlação parcial é baseada na diferença espacial Rij entre dois nós. Dependendo da relação entre os parâmetros definidos pelo usuário RMín., RMáx.e Rij:

1. Inteiramente correlacionada: A distância R ij é menor que R Mín. ( R ij < R Mín. ) definida pelo usuário.

2. Inteiramente não correlacionada: A distância R ij é maior que R Máx. ( R ij > R Máx. ) definida pelo usuário.

3. Parcialmente correlacionada: A distância R ij está entre R Mín. e R Máx. bsp;( R Mín. < R ij < R Máx. ) definidas pelo usuário. O grau de correlação é constante para R Mín. menor ou igual a R ij e diminui linearmente no intervalo R Máx. - R Mín. .

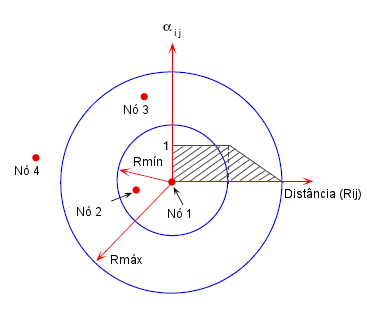

As condições acima estão ilustradas na figura.

Na figura acima:

O efeito da distância do nó nos termos da correlação cruzada (termos fora da diagonal) da seção da matriz de excitação PSD que está relacionada a dois nós, (i) e (j), pode ser escrito como:

(Eq.1)

onde:

(Eq.2)
