Verificar geometria
Para executar uma análise do SolidWorks FloXpress você precisa ter uma cavidade simples totalmente fechada. Se o volume de fluido na cavidade for zero, ela não estará totalmente fechada e um aviso recomendará que você feche qualquer abertura presente no modelo.
Para verificar a geometria:
-
Leia as informações na caixa Mensagem do PropertyManager.
A Mensagem informa se a geometria é válida para a análise.
-
Siga um destes procedimentos:
-
Se a geometria é válida, defina as opções do PropertyManager e clique em
-
Se a geometria não é válida, execute este procedimento para fechar a entrada e a saída.
-
Clique em
para sair do FloXpress.
-
Feche as aberturas de entrada e saída com um recurso sólido, como uma extrusão.
Você não pode usar superfícies para fechar a cavidade.
-
Clique em Ferramentas, SolidWorks FloXpress, e prossiga até o PropertyManager de Verificar geometria.
A caixa Mensagem agora deve indicar que a geometria é válida.
-
Defina as opções do PropertyManager.
-
Clique em .
Opções do PropertyManager
Volume de fluido
|
|
Exibir volume de fluido  . Muda a exibição do modelo para estrutura de arame e aumenta o zoom para exibir o volume do fluido. Use esta opção para verificar se o volume do fluido é de fato o volume que você quer verificar.
|
|
|
|
|
|
Menor passagem de fluido  . Define a geometria usada para a passagem do menor fluxo de fluido.
O valor gerado automaticamente para Menor passagem de fluido depende do tamanho do modelo e das condições de limite.
Se o modelo tiver um furo menor do que o valor de Menor passagem de fluido, é possível que o furo não seja bem resolvido pelo software e não seja considerado corretamente nos cálculos. Por exemplo, o software pode calcular que o fluido não pode passar pelo furo quando ele, de fato, passará.
|

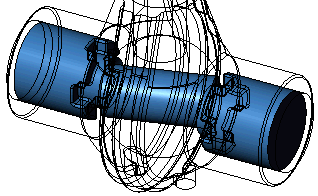

Trajetória plotada do fluxo do fluido usando a exibição Tubos
|
