Clipes de cabos
|
Os clipes de cabos e outras ferragens semelhantes (grampos de cabos, braçadeiras, suportes, etc,) são frequentemente usados para prender cabos elétricos ou tubos flexíveis em pontos específicos ao longo da rota.
Você pode:
-
Colocar clipes na submontagem de rota, e o software automaticamente roteia um spline através dos clipes.
-
Colocar clipes na montagem principal, e então rotear automaticamente um spline através deles na submontagem de rota.
-
Criar múltiplas configurações de um clipe com diferentes tamanhos, de forma que o clipe seja redimensionado automaticamente com a configuração apropriada quando o diâmetro do cabo for alterado.
-
Mover um clipe depois de criar uma rota através dele. A rota é atualizada para corresponder ao novo local do clipe.
-
Girar os clipes enquanto ou depois de colocá-los na montagem.
-
Alinhar um eixo de um clipe com uma aresta ou eixo na montagem.
-
Usar clipes virtuais, que não requerem nenhuma geometria sólida, para posicionar uma rota.
|
|
Você pode também usar clipes de cabos quando cria uma Rota ortogonal para canalizações rígidas no PropertyManager de
Rota automática
.
Requisitos
Para usar a opção Criar automaticamente ao inserir clipe do Routing, os clipes de cabo precisam ter o seguinte:
-
Dois pontos de rota. Os pontos de rota identificam a peça como um componente de clipe e definem os pontos de entrada/saída para o roteamento automático.
-
Um eixo entre os dois Pontos de rota. O eixo define a linha de centro da rota para os clipes que você colocou anteriormente na montagem.
A rota é criada ao longo do eixo entre PontoR1 e PontoR2 quando você arrasta o clipe para uma montagem de rota. Portanto, seja cuidadoso ao definir os primeiros pontos da rota de acordo com a intenção do projeto se o seu clipe incluir mais de dois pontos de rota.
|

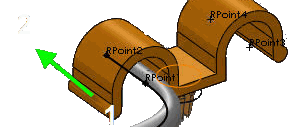

Clipes de cabo com múltiplos pontos de rota
|
Rotas resultantes
|
|
|
|
|
|
|
Além disso, para facilitar a orientação dos clipes, você pode adicionar:
-
Um eixo chamado Eixo de rotação, em torno do qual você pode girar o clipe enquanto ou depois de posicioná-lo na montagem.
-
Um eixo chamado Eixo do clipe, para alinhar com uma aresta ou eixo na montagem. Por exemplo, você pode renomear o eixo entre os dois pontos de rota como Eixo do clipe.
Além disso, se você quiser que o clipe seja redimensionado automaticamente quando o diâmetro do cabo for alterado, precisa:
-
Configurações sobrepostas. Usando uma tabela de projeto, crie várias configurações do clipe com diferentes tamanhos, com valores diversos para os dados de filtro. O DiâmetroInterno de um tamanho precisa ser menor do que o DiâmetroExterno do próximo tamanho abaixo, de forma que o conjunto completo de configurações cubra toda a gama de tamanhos, do maior ao menor, sem interrupções.
Para saber sobre os procedimentos de utilização de clipes, consulte:
