Use as seguintes regras gerais para colocar referências de posicionamento:
-
Adicione duas referências de posicionamento a um acessório de rota:
-
Adicione a primeira referência de posicionamento como um posicionamento de aresta simples a ser usado com SmartMates quando o componente correspondente não tiver uma referência de posicionamento comum.
SmartMates usa somente a primeira referência de posicionamento; portanto, certifique-se de que o posicionamento de aresta simples que você criou seja listado primeiro.
-
Adicione a outra referência de posicionamento para posicionar o acessórios nos componentes com referências de posicionamento do mesmo nome e tipo.
Use tipos de posicionamento específicos: coincidente e concêntrico, em vez dos posicionamentos predeterminados.
- Adicione referências de posicionamento às portas nas peças de equipamento, adicionando uma referência por porta.
- Se uma peça do equipamento tiver várias portas, adicione referências de posicionamento a todas elas, ou a nenhuma. Posicionamentos inteligentes podem ser usados para a colocação de peças, se não houver referências de posicionamento em nenhuma das portas.

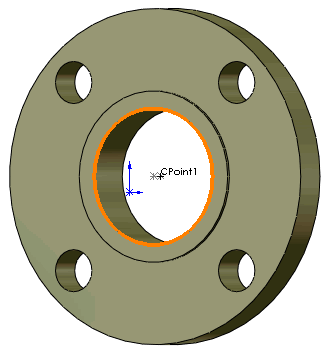

- Adicione referências de posicionamento aos componentes usado no início e no final da rota. Em geral, esses componentes são flanges ou conectores elétricos, mas podem também ser válvulas ou cotovelos.
- Adicione referências de posicionamento correspondentes aos conectores elétricos e seus componentes de soquete correspondentes.
