Esboço compartilhado
É possível usar o mesmo esboço para criar diferentes recursos.
Para criar diferentes recursos com o mesmo esboço:
-
Crie um esboço.
-
Crie um recurso a partir do esboço.
-
Na árvore de projetos do FeatureManager, selecione o mesmo esboço usado para criar o primeiro recurso.
-
Crie um segundo recurso a partir do esboço.
_common.gif" x-maintain-ratio=TRUE style="border-style: none; border: none; width: 24px; height: 24px; float: none;" width=24 height=24 border=0> É possível adicionar outros esboços, conforme necessário, para criar os recursos. Por exemplo, se um recurso for uma extrusão e o outro for uma revolução, use o mesmo esboço para ambos os recursos, porém adicione uma linha de centro para criar a revolução.
Na árvore de projetos do FeatureManager, um esboço compartilhado por vários recursos é identificado por
.
|
|
|
|

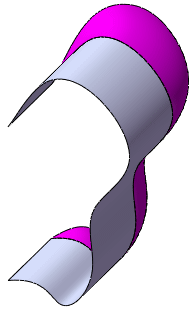

Esboço usado para superfície de revolução
|
Esboço compartilhado para extrusão de superfície
|
|
|
|
|

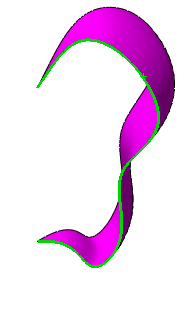

Esboço usado para loft de recurso fino
|
Esboço compartilhado para recurso fino de extrusão de ressalto
|
