PropertyManager de Alvo referencial
Anexe um alvo referencial e o símbolo associado a uma face ou aresta de um modelo.
Configurações
Símbolo de alvo. Selecione o estilo do símbolo de alvo:
-
 Símbolo de alvo
|
|
|
|
|
-
 Sem símbolo de alvo
|
|
|
Área-alvo. Selecione a exibição da área-alvo:
-
 Área-alvo X (ponto)
|
|
|
|
|
|
|
|
-
 Não exibir a área-alvo
|
|
|
Tamanho da área-alvo  . Especifique Largura e Altura (para retângulos) ou Diâmetro (para X e círculos).
|
|
|
| |

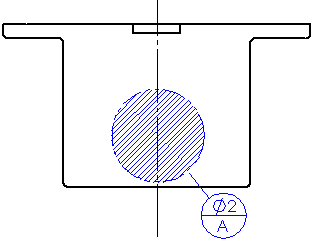

O valor no primeiro campo (2) controla o diâmetro do círculo da área-alvo.
|

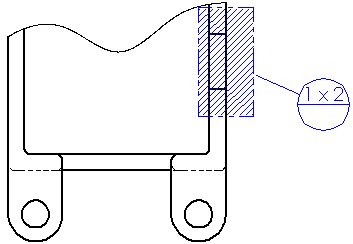

O valor no primeiro campo (1) controla a largura do retângulo. O valor no segundo campo (2) controla a altura.
|
|
|

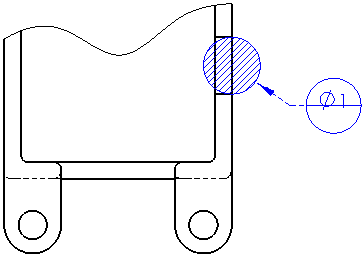

Referências primárias  . Especifique até três referências (balões). A referência do referencial aparece na metade inferior do balão.
|
|
Linha de chamada
|
Selecione um estilo de linha de chamada para controlar as curvas, a fonte da linha e o estilo da seta:
 Curva, linha de chamada sólida
 Curva, Linha de chamada tracejada
 Reta, linha de chamada sólida
 Reta, linha de chamada tracejada
Selecione um estilo de seta.
|
|
Layer
Em desenhos com layers nomeadas, selecione uma layer.
