PropertyManager de Inserir bloco

É possível inserir blocos em um documento.

Blocos a inserir

• Blocos abertos. Lista os documentos de bloco que estão na árvore de projetos do FeatureManager.

• Procurar. Permite localizar blocos já existentes para inserir no documento atual.

• Vincular ao arquivo. Selecione para que as alterações feitas no arquivo original se apliquem a todas as instâncias do bloco.

Parâmetros

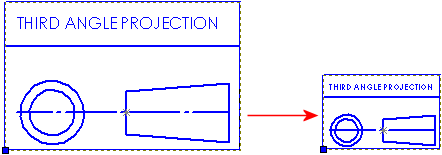

• Escala do bloco . Altera o tamanho padrão do bloco inserido. As instâncias dos blocos são dimensionadas e giradas em relação aos seus pontos de inserção.



• Rotação do bloco . Altera o ângulo no qual o bloco é inserido. Os valores positivos giram o bloco no sentido anti-horário. As instâncias dos blocos são giradas em relação aos seus pontos de inserção.



Linha de chamada e Layer são usadas apenas em documentos de desenho.

Linha de chamada

Os linhas de chamada de bloco têm um ponto de âncora (o fim ancorado ao bloco) e um ponto de fixação (o fim fixado ao modelo ou folha de desenho). Ao adicionar uma linha de chamada a uma instância de bloco, esta é ancorada ao ponto de inserção por padrão. Você pode arrastar o ponto de âncora de linha de chamada no bloco.

Estilo de seta. Selecione um estilo.

Layers

Layer . Para desenhos com layers nomeadas.

Tópicos relacionados

PropertyManager de Bloco

Blocos em peças e montagens
