Usar ferramentas de esboço 3D
Ferramentas de esboço
|
Estas são algumas das ferramentas que você pode usar para criar esboços 3D:
|
|
|
|
|
|
|
|
|
|
|
|
 Spline na superfície está disponível somente em 3D.
|
|
|
|
Você não pode usar:
|
Esboços 3D
Você pode criar entidades de esboço 3D em um plano de trabalho ou em qualquer ponto arbitrário no espaço 3D.
Para iniciar um esboço 3D:
Clique em Esboço 3D
(barra de ferramentas Esboço) ou em Inserir, Esboço 3D para abrir um esboço 3D no painel Frontal na vista Isométrica.
- ou -
Selecione um plano e clique em
Esboço 3D no plano
(barra de ferramentas Esboço) ou em Inserir, Esboço 3D no plano para adicionar um esboço 3D à vista Normal a.
Diferenças entre esboços 2D e 3D
Nos esboços 2D, toda a geometria é projetada no plano que você selecionou para criar o esboço. As arestas de silhueta se tornam entidades planas, de modo que, em determinados ângulos, os filetes e os cilindros são exibidos como arcos e linhas.
No esboço a seguir, embora você não veja a normal em relação ao plano de esboço, ainda é possível perceber como o modelo está projetado no plano de esboço.
|
|
|
Em um esboço 2D, a geometria do modelo é projetada no plano de esboço dessa maneira.
|

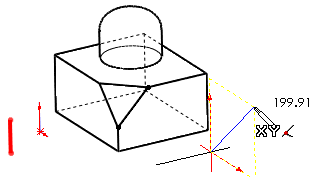

No esboço a seguir, o esboço 3D em vermelho (criado em uma das arestas do chanfro) é uma aresta de modelo não paralela ao plano de esboço 2D. O esboço 2D em vermelho é um projeção do esboço 3D.
No esboço 2D, é possível esboçar uma linha paralela a outras linhas e adicionar extremidades coincidentes. Entretanto, paralelo e coincidente se referem à aresta projetada e não à real. O esboço 2D em azul representa essa condição. A extremidade da linha não coincide com a aresta do modelo real e a linha não é paralela a ele.
No esboço 3D, tais projeções não existem. Se for adicionada uma relação paralela ao esboço 3D vermelho, ela será paralela no espaço 3D.
Nos esboços 3D com contornos aninhados, é possível selecionar os limites internos, mas seus perfis não são subtraídos de toda a extrusão como no caso dos esboços 2D.
Esboços 2D em 3D
Ao abrir um esboço em 3D, você poderá iniciá-lo em qualquer lugar. Essa ação adiciona uma origem. Para usar o modo de esboço 2D em um esboço 3D, ative uma face plana adicionando um
plano de esboço 3D
. É possível também clicar em Esboço 3D no plano (barra de ferramentas Esboço) ou em Inserir, Esboço 3D no plano para iniciar a criação de um esboço no modo 2D. Isso proporciona alguns benefícios adicionais:
-
Inferências. Mais relações estão disponíveis, com algumas restrições.
-
Realizar snap. Ocorre somente com a geometria no plano de esboço. As exceções são:
-
-
Snap em uma curva que passa através de um plano e infere coincidência entre o ponto esboçado e a curva.
-
Snap em pontos fora do plano ao exibir esse plano em relação à normal. Isso assegura que o ponto coincida com a projeção no plano.
