Vistas explodidas em desenhos

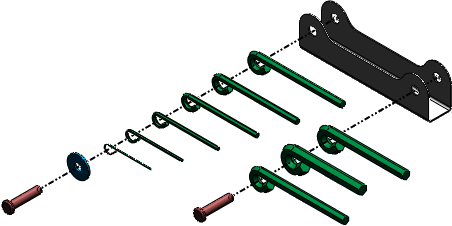

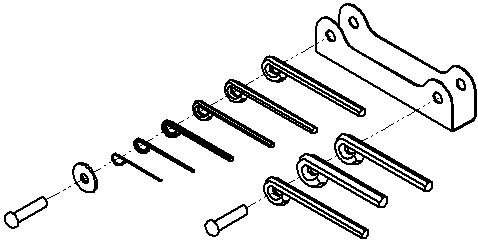

É possível criar uma vista de desenho explodida a partir de uma vista de montagem explodida existente. A vista real é uma vista de modelo, geralmente na orientação isométrica.

1. Na montagem:
   1. Crie uma nova configuração.
   2. Criar uma vista explodida.



2. No desenho:
   1. Insira uma vista de modelo da montagem usando a orientação adequada para a vista explodida.



   2. Clique com o botão direito na vista de desenho e selecione Propriedades.
   3. Na caixa de diálogo Propriedades da vista de desenho, em Informações de configuração, selecione Exibir no estado explodido.



   Como alternativa, para exibir alguma destas vistas de desenho em um estado explodido, você pode:


   • Clique com o botão direito na vista de desenho e clique em Exibir em estado explodido.
   • No PropertyManager de Vista de desenho, em Configuração de referência, selecione Exibir no estado explodido.
