Explodir e recolher usando o Assistente de animação

Para usar o Assistente de Animação para animações tipo explodir e recolher, você precisa primeiro criar uma vista explodida da sua montagem. A sequência de animação que você cria usando o Assistente de Animação é baseada nos mesmos cálculos.

Para explodir ou recolher a montagem:

  1. Clique em Assistente de Animação Tool_Animation_Wizard.gif (barra de ferramentas MotionManager).
  2. Na caixa de diálogo Selecionar um tipo de animação:
    1. Selecione Explodir ou Recolher.
    2. Selecione Excluir todos os caminhos existentes se quiser remover todas as sequências de animação existentes.
    3. Clique em Avançar.
  3. Na caixa de diálogo Opções de controle de animação:
    1. Digite a Duração (segundos) da animação em segundos.
    2. Digite um valor para o Tempo inicial (segundos) do movimento.
    3. Clique em Concluir.

      Clique em Salvar animação Tool_Save_Animation.gif (barra de ferramentas MotionManager) para salvar a animação.

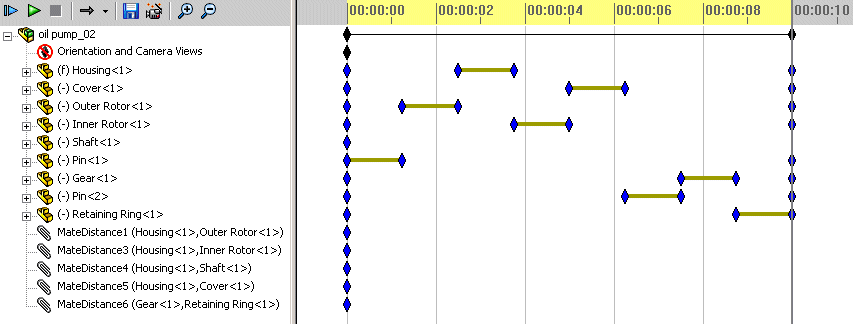

A linha de tempo é preenchida com as barras de alteração e os pontos-chave com base na sua seleção para Duração e Tempo inicial.


showme_button_w_text.gif Recolher seguido por Movimento básico
Você pode usar o Assistente de Animação com Movimento básico e o Análise de movimento se os pontos-chave gerados não interferirem com os cálculos que estão sendo realizados. No caso do vídeo acima, a rotação só começa quando a montagem está completamente recolhida.
