Este tópico define alguns dos termos associados ao conector de Solda de aresta.
- Solda de filete
- Solda triangular que une duas peças de metal em ângulo reto.
Todas as soldas de filete definidas no PropertyManager de Solda de aresta têm uma configuração de 450.
- Solda de ranhura
- Solda aplicada em uma abertura ou ranhura pré-formada entre duas peças de metal.
As soldas de ranhura definidas no PropertyManager de Solda de aresta podem representar todos os tipos de solda de aresta-aresta (condições de solda a topo quadrada, V, J e U).

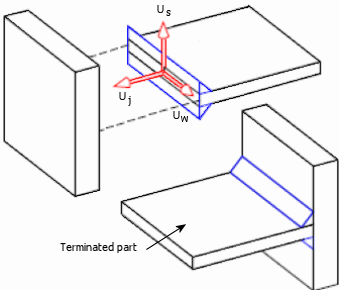

- Sistema de coordenadas de junta de solda local
- Os resultados da solda de aresta são calculados para todos os nós da malha na aresta de interseção da peça terminada. Os resultados são calculados em relação a um sistema de coordenadas local estabelecido em cada nó, como mostrado na figura.
- Normal à superfície, Us: O eixo é normal à superfície superior da casca da peça terminada.
- Normal à junta da solda, Uj: O eixo é normal à aresta de interseção da casca da peça terminada e orientado para fora da peça.
- Eixo da solda, Uw: O eixo corre paralelo à direção da costura da solda. Sua direção é definida por Uw = Us x Uj.

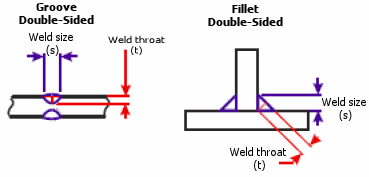

- Tamanho de solda
- A dimensão da penetração da junta de uma solda de ranhura (s). A distância da raiz até a ponteira de uma solda de filete (perna de solda).
- Garganta de solda
- Distância mínima da raiz até a face da solda (t).

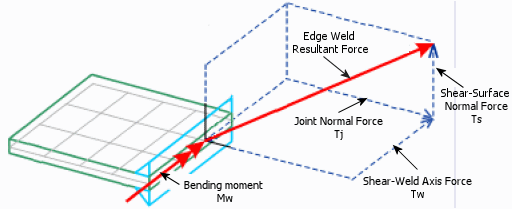

- Força normal da junta
- Componente da força da solda (Tj) que atua na direção normal à aresta de interseção da casca da peça terminada, ao longo do eixo normal da junta da solda, Uj.
- Força de eixo cisalhamento-solda
- Componente da força de solda (Tw) que atua paralelo à costura da solda, ao longo do eixo de solda local, Uw.
- Força normal de cisalhamento-superfície
- Componente da força de solda (Ts) que atua ao longo do eixo normal à superfície local, Us.
- Momento de curvatura
- Momento (Mw) que atua em torno do eixo de solda local, Uw.
