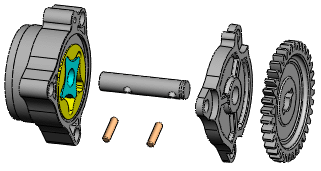

Uma vista explodida mostra os componentes de uma montagem distribuídos, mas posicionados para mostrar como eles se encaixam quando montados.
Você cria as vistas explodidas selecionando e arrastando peças na área de gráficos, criando uma ou mais etapas de explosão. Nas vistas explodidas, é possível:
- Espaçar uniformemente as pilhas de componentes explodidos (peças, arruelas etc.) automaticamente.
- Anexar um novo componente às etapas de explosão existentes de outro componente. Isso é útil se você quiser adicionar uma nova peça a uma montagem que já possui uma vista explodida.
- Se a submontagem tiver uma vista explodida, reutilize esta vista em uma montagem de um nível mais alto.
- Adicione linhas de explosão para indicar os relacionamentos dos componentes.
Enquanto a montagem estiver explodida, não será possível adicionar posicionamentos a ela.
