Representações de rosca

As representações de rosca descrevem os atributos de um furo específico, de maneira que você não precisa adicionar as roscas ao modelo. Uma representação de rosca representa o diâmetro interno (menor) de uma rosca em um ressalto ou o diâmetro externo de uma rosca em um furo, podendo incluir uma chamada de furo em desenhos.

As propriedades das representações de rosca são:

• É possível representar roscas em uma peça, montagem ou desenho e anexar uma nota de chamada de rosca em desenhos. Você pode adicionar representações de rosca a furos cônicos. Se a rosca cônica não terminar em uma face plana, ela será aparada pela face curva.

• Uma representação de rosca difere das outras anotações pois é um recurso absorvido do item ao qual está anexada. Por exemplo, a representação de rosca de um furo aparece na árvore de projeto do FeatureManager como Representação de rosca1 , sob o recurso Furo, junto com os esboços usados para criar o furo.

• Quando o ponteiro é posicionado sobre a representação de rosca, ele muda para .

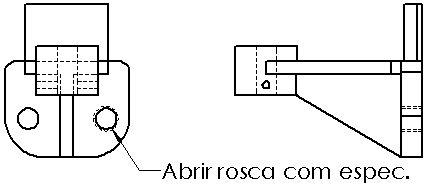

• As representações de rosca nos documentos de peça são inseridas automaticamente nas vistas de desenho. Uma chamada de rosca também é inserida se o documento de desenho estiver no padrão ANSI. (Você insere chamadas de rosca no PropertyManager de Representação de rosca --> , mas elas são exibidas somente nos documentos de desenho.) As chamadas de rosca não são usadas no padrão ISO, JIS ou em outros padrões, mas você pode exibi-las com a opção Inserir chamada no menu de atalho (leia o próximo parágrafo). Para inserir representações de rosca a partir de documentos de montagem nos desenhos, clique em Inserir, Itens do modelo e clique em Representação de rosca .

• Nos desenhos, Inserir chamada é exibido no menu de atalho. Se uma chamada de representação de rosca está definida em na peça ou montagem mas não é exibida no desenho, você pode exibir a chamada selecionado este item do menu. Uma linha de chamada é anexada à rosca por padrão. A chamada é uma nota.

• Se você adicionar uma representação de rosca enquanto trabalha em uma vista de desenho, a peça ou montagem será atualizada para incluir um recurso de representação de rosca.

• Você pode dimensionar a representação de rosca circular e as dimensões lineares laterais em desenhos. Não é possível dimensionar representações de rosca em documentos de peça ou montagem.

• A visibilidade das representações de rosca seguem a visibilidade do recurso pai. Quando você alterar o modo de exibição, adicionar recursos à lista Mostrar arestas ocultas ou ocultar um componente, a visibilidade das representações de rosca é alterada automaticamente.

• É possível definir representações de rosca de alta qualidade para marcar todas as representações de rosca e determinar se elas devem ser exibidas ou ocultas.

• É possível fazer referência a padrões de representações de rosca.

• Para furos de tarraxa ou de tarraxa afunilada, você pode adicionar representações de rosca no Assistente de perfuração.

  NOTA: Para furos roscados com representação de rosca criada no Assistente de perfuração, o diâmetro do furo é o mesmo da broca de rosquear. Para furos roscados sem representação de rosca, o diâmetro do furo é o diâmetro externo da rosca.

• Para a exibição sombreada de representações de rosca, clique em Opções . Na guia Propriedades do documento, clique em Detalhamento. Em Filtro de exibição, selecione Representações de rosca sombreadas.

Para inserir representações de rosca:

1. Em um recurso cilíndrico (ressalto, corte ou furo), selecione a aresta circular onde começa a rosca. Se o recurso for um furo cônico, selecione o diâmetro maior. Se o recurso for um ressalto cônico, selecione o diâmetro menor.

Também é possível selecionar o recurso depois de clicar na ferramenta.

2. Clique em Balão automático na barra de ferramentas Anotação ou clique em Inserir, Anotações, Balão automático.

3. Defina as propriedades no PropertyManager de Representação de rosca--> .

4. Clique em OK .

Para editar uma representação de rosca:

1. Em um documento de peça ou montagem, clique com o botão direito no recurso Representação de rosca e selecione Editar recurso .

2. Faça as alterações necessárias no PropertyManager de Representação de rosca e clique em OK.

Para especificar o estilo de linha e o peso para representações de rosca em um documento de desenho ativo:

1. Clique em Opções . Na guia Propriedades do documento, selecione Fonte da linha.

2. Na seção Tipo de aresta, selecione Representação de rosca.

3. Escolha um Estilo e uma Espessura nas listas.

   A caixa Visualização exibe os resultados.
