Примеры анимаций на основе камеры

Перемещение по сборке с разнесенными частями

В данной анимации сборка разнесена и маршрут платформы камеры включает перемещение вдоль осей X, Y и Z.

Перемещение по объектам

Элементы данной анимации:

  • Платформой камеры является модель космического корабля, которая включает линию (скрыта) и точку.

  • Расположение камеры и Заданная точка соответственно прикреплены к конечной точке линии и к точке.

  • Поле  вида включает космический корабль как часть анимации.

  • Выбран параметр Установка отката путем выбора, а плоскость используется для управления Поворотом камеры.

  • В созданном маршруте космический корабль перемещается вокруг сфер и в открытом пространстве, используя движение вдоль трех осей.

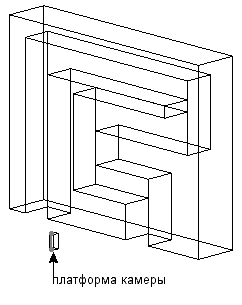

Перемещение в замкнутом пространстве

Элементы данной анимации:

  • Расположение камеры и Заданная точка прикреплены к платформе камеры.

  • Выбран параметр Установка отката путем выбора, а верхняя грань платформы камеры используется для управления Поворотом камеры.

  • Поле вида настроено таким образом, что включает область, немного превышающую по размерам вырез, тем самым во время анимации отображаются все четыре "стенки".

  • Платформа камеры скрыта до начала воспроизведения.

  •  Маршрут повторяет контуры скрытого элемента вырез-вытянуть и создает замкнутое пространство.
