Слои

В SolidWorks можно указать цвет, стиль и толщину линий в именованных слоях. Можно перемещать объекты в слои, а также включать и отключать слои. Список слоев встроен во многие диалоговые окна примечаний и размеров.

Можно также форматировать линии отдельно с помощью инструментов Формат линии . Можно указать стиль и толщину линии на уровне документов. Нажмите Инструменты, Параметры, Свойства документа и задайте параметр Шрифт линии, Стиль линии и Толщина линии.

В SolidWorks слои используются реже, чем в системах 2D САПР. В SolidWorks имеются несколько листов чертежей, можно также скрывать и отображать чертежные виды, компоненты сборки, линии и различные другие элементы, не используя слои.

Кроме того, для создания слоев в SolidWorks можно импортировать чертежи 2D CAD со слоями в SolidWorks. Все слои 2D CAD сохраняются в SolidWorks. При экспортировании из SolidWorks можно указать соответствие типов объектов специальным слоям.

Панель инструментов "Слой" содержит список слоев в чертеже и инструмент Свойства слоя .

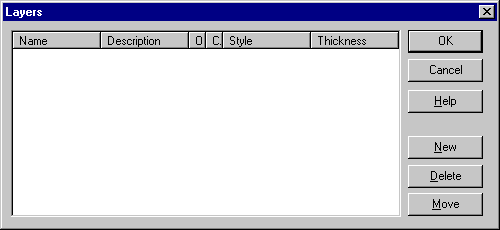

Нажмите инструмент Свойства слоя для открытия диалогового окна Слои . Создайте новые слои и укажите для линий каждого слоя параметр Цвет, Стиль и Толщина.
