Файл данных, созданный с помощью CircuitWorks во время экспорта из библиотеки компонентов, является таким же, как файл, который требуется при импортировании файла данных.
На каждой строке файла данных отображаются следующие поля, каждое из которых отделено файловым разделителем:
- Обозначение детали компонента
- Название детали (с расширением .sldprt или .sldasm)
- Путь компонента
- Имя конфигурации – оставьте это поле пустым для ввода имени последней сохраненной конфигурации.
- Высота компонента в метрах
-
Ориентация компонента, 1 – 6:
-
Выровнен с передней плоскостью XY – вдоль положительной оси Z
- Выровнен с верхней плоскостью XZ – вдоль положительной оси Z
- Выровнен с правой плоскостью ZY – вдоль положительной оси Z
- Выровнен с передней плоскостью XY – вдоль отрицательной оси Z
- Выровнен с верхней плоскостью XZ – вдоль отрицательной оси Z
- Выровнен с правой плоскостью ZY – вдоль отрицательной оси Z
- Начальное значение позиционного обозначения – используется как суффикс при создании позиционного обозначения для экспорта
- Тип компонента – "3" для электрических компонентов
- Система САПР – «0» для SolidWorks
- Смещение компонента по оси X (по умолчанию 0)
- Смещение компонента по оси Y (по умолчанию 0)
- Вращение компонента (по умолчанию 0)
- Смещение компонента по оси Z (по умолчанию 0)
Если в качестве десятичного разделителя используется запятая (,), то в качестве разделителя поля используйте вертикальную черту (|) или символ табуляции.

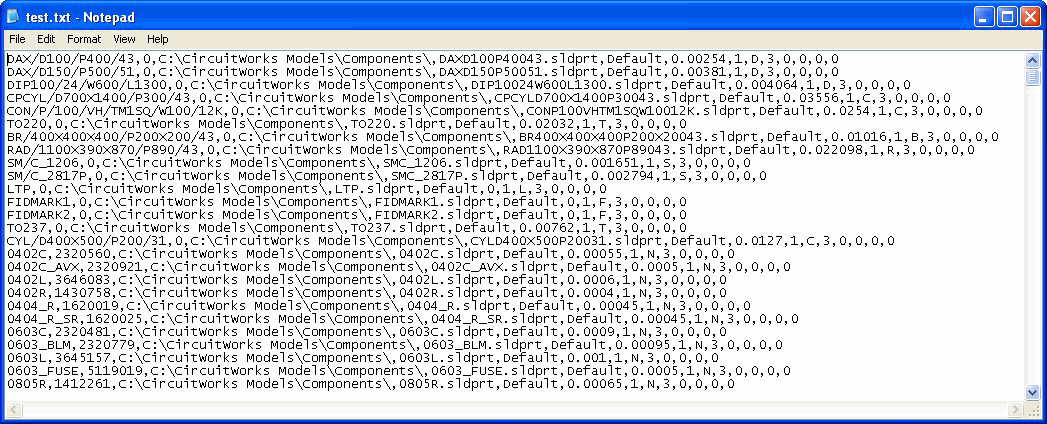

Пример файла данных:
