Термический анализ (Доступен в SolidWorks Simulation)

Теплообмен представляет собой передачу тепловой энергии из одной области в другую в результате разности температур.

Механизмы теплопередачи

Существует три вида теплообмена:
Проводимость
Проводимость - это теплообмен посредством молекулярного возбуждения в материале без общего движения материала. Проводимость - это основной вид теплообмена в твердых телах. Если температура твердого тела различна в разных его точках, тепло из точек с более высокой температурой будет передаваться в точки с более низкой температурой, чтобы восстановить тепловое равновесие.

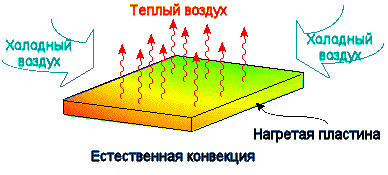

Конвекция
Конвекция - это теплообмен посредством движения жидкостей. Конвекция - это основной вид теплообмена между поверхностями твердых тел и граничащими с ними жидкостями. Частицы жидкостей действуют как носители тепловой энергии.

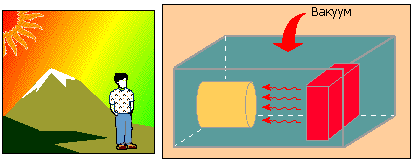

Излучение
Излучение - это теплообмен посредством электромагнитных волн. В отличие от проводимости и конвекции, излучение не требует наличия среды, так как электромагнитные волны могут распространяться в вакууме. Эффекты излучения увеличиваются при более высоких температурах.

Типы теплообмена

Существует два типа анализа теплообмена:
Термический анализ установившегося состояния
При этом типе анализа основное внимание уделяется тепловому режиму тела, когда оно достигает теплового равновесия. Время, необходимое для достижения теплового равновесия, не имеет значения.
Промежуточный термический анализ
При этом типе анализа основное внимание уделяется тепловому режиму тела в отдельные моменты времени.

Анализ термического напряжения

Изменения температуры могут приводить к возникновению значительных напряжений в теле. При анализе термического напряжения рассчитываются напряжения, нагрузки и перемещения, возникающие в результате тепловых эффектов.
