Установка параметров составной ориентации

Можно управлять значением угла ориентации волокон слоя композита для различных оболочек и граней используя функциюСоставная ориентация.

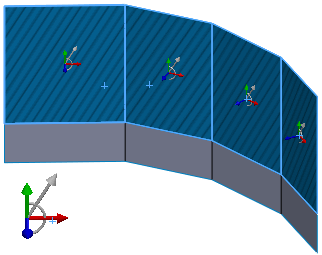

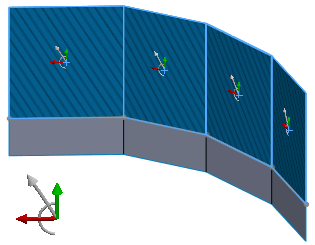

Изображены две модели, где функция ориентации используется, чтобы изменить определение угла ориентации волокон слоя.

ПРИМЕЧАНИЕ: Не рекомендуется изменять настройку Зеркальная ориентация по умолчанию, кроме случаев, где имеются несоответствие определения угла ориентации волокон слоя композита.  Чтобы переопределить углы слоев выберите ненулевой, не прямой угол ориентации слоя, например 60 градусов.

Модель состоит из двух оболочек, каждая с четырьмя гранями. Чтобы выровнять ориентацию материала для всех граней и оболочек выберите единый угол ориентации слоев 60 градусов в таблицеСлои составной оболочки .

Ниже показан необходимый угол ориентации волокон слоев композита для оболочек и граней.

Модель имеет единую ориентацию (белая стрелка) для оболочки 2 параллельно каждой грани.

Для оболочки 1 ориентация материала (белая стрелка) непостоянна для каждой грани (Все синие стрелки направлены на плоскость).

Настройка Зеркальная ориентация переключается (невыбранная) для каждой грани, чтобы получить необходимую ориентацию.

ПРИМЕЧАНИЕ: Синие стрелки указывают в едином направлении для всех восьми граней.

Убедитесь, что сетка проверена на отсутствие несоответствий в направление укладки каждой грани перед запуском анализа.

Здесь приведены примеры, где требуется только вращать ориентацию
