Симметричные ограничения твердотельных моделей
В твердотельных моделях каждую грань, которая совпадает с плоскостью симметрии, следует предотвратить от движения в направлении по нормали. Тип Симметричное ограничение автоматически применяет настоящее условие ко всем выбранным поверхностям.
Ниже следуют несколько примеров моделей, симметричных по отношению к одной или нескольким плоскостям.
|
|
|
|

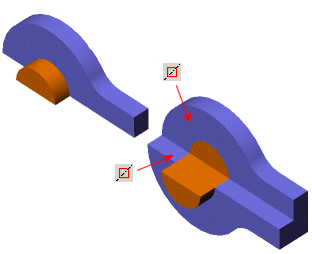

Данная модель симметрична относительно одной плоскости. Вы можете подвергнуть анализу половину модели. Примените тип ограничения Симметричное для симметричных поверхностей.
|
|
|
|
|
Данная модель симметрична относительно двух плоскостей. Можно подвергнуть анализу четверть модели. Примените тип ограничения Симметричное для симметричных поверхностей.
|
|
|
|
|
Настоящая модель осесимметрична. Чтобы подвергнуть анализу модель, можно использовать клин. Примените тип ограничения Симметричное для симметричных поверхностей. Хотя угол клина теоретически произволен, использование очень малого угла может произвести к некачественному элементу на вершинах.
|
