Использование грани модели

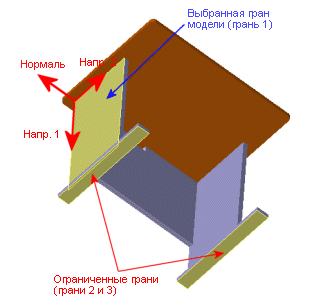

Можно использовать плоскую грань модели в качестве справочной для применения ограничений. Вы можете установить перемещения по направлениям граней 1 и 2, а также в направлении, перпендикулярном грани. Для оболочечных сеток можно установить вращения относительно этих направлений.

В следующей таблице приводится сводка атрибутов этого типа ограничения:

Атрибут

Значение

Возможные степени свободы твердых тел

3 перемещения

Возможные степени свободы оболочек и балок

3 перемещения и 3 вращения

Возможные степени свободы стержней

3 перемещения



Трехмерный символ

перемещение

вращение

Выбираемые объекты

Вершины, кромки, грани и соединения балок

Перемещения

Вдоль грани, направление 1

Вдоль грани, направление 2

Перпендикулярно к грани

Вращения (только для оболочек и балок)

Вокруг грани, направление 1

Вокруг грани, направление 2

Вокруг перпендикуляра к грани.
